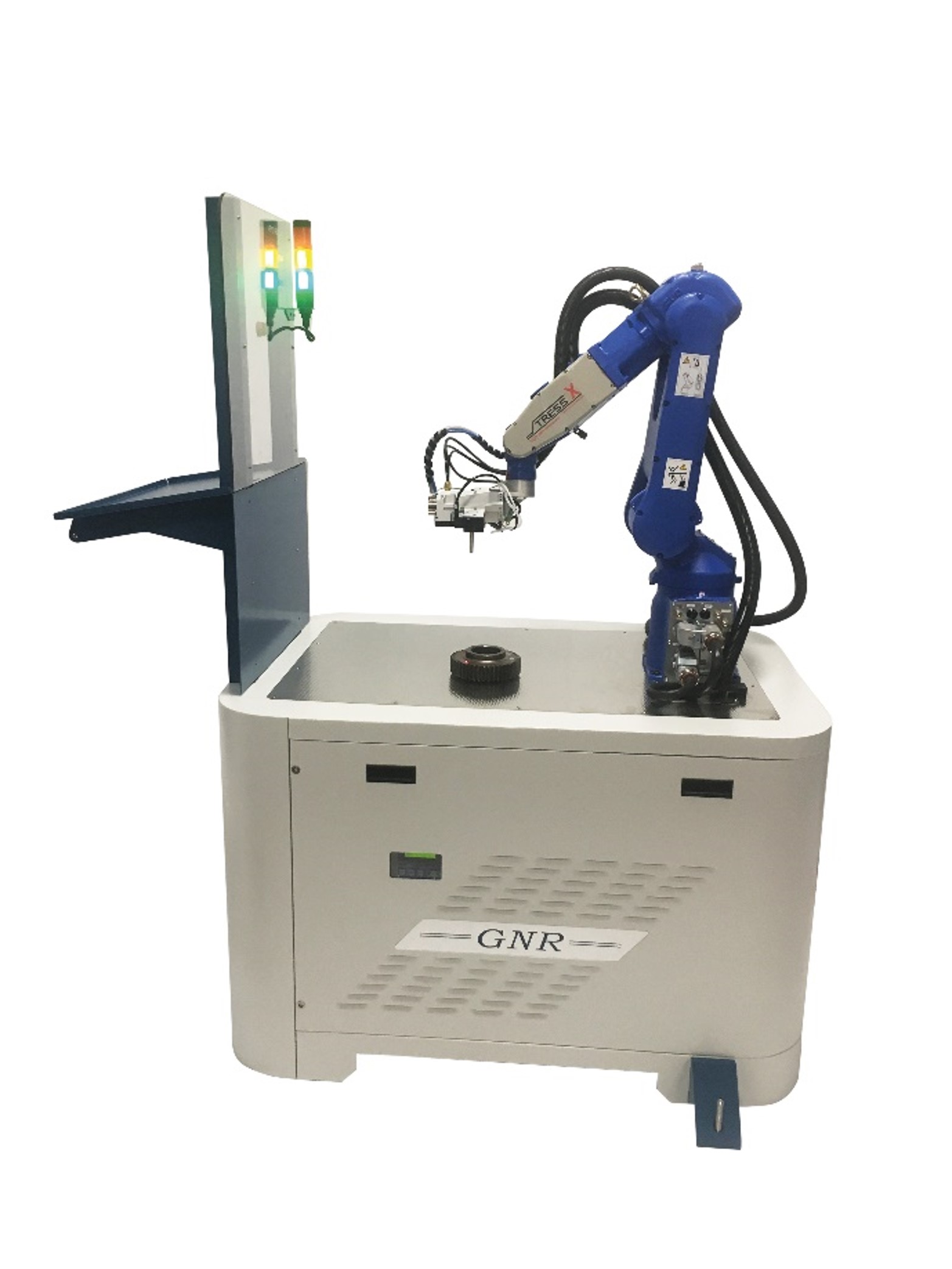

STRESS-X 残余应力分析仪

仪器简介

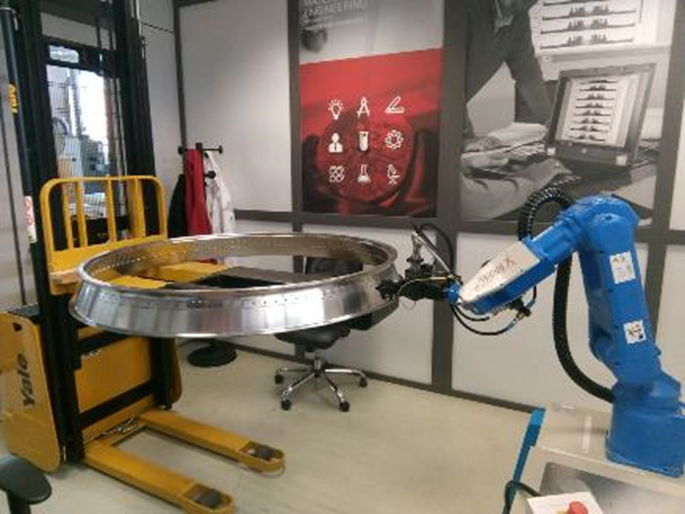

STRESS-X 是一款无损检测残余应力分析仪，符合 ASTM E915 及 EN 15305 残余应力国际分析检测标准。仪器的衍射单元安装在6自由度的机器人臂上，通过移动机械臂可对各种形状和尺寸的样品进行检测。整个测试系统可封装在密闭的舱体中用于实验室分析，也可安装在四轮合金推车上用于现场分析，进行移动测量大型工件各个部位的残余应力。

主要应用

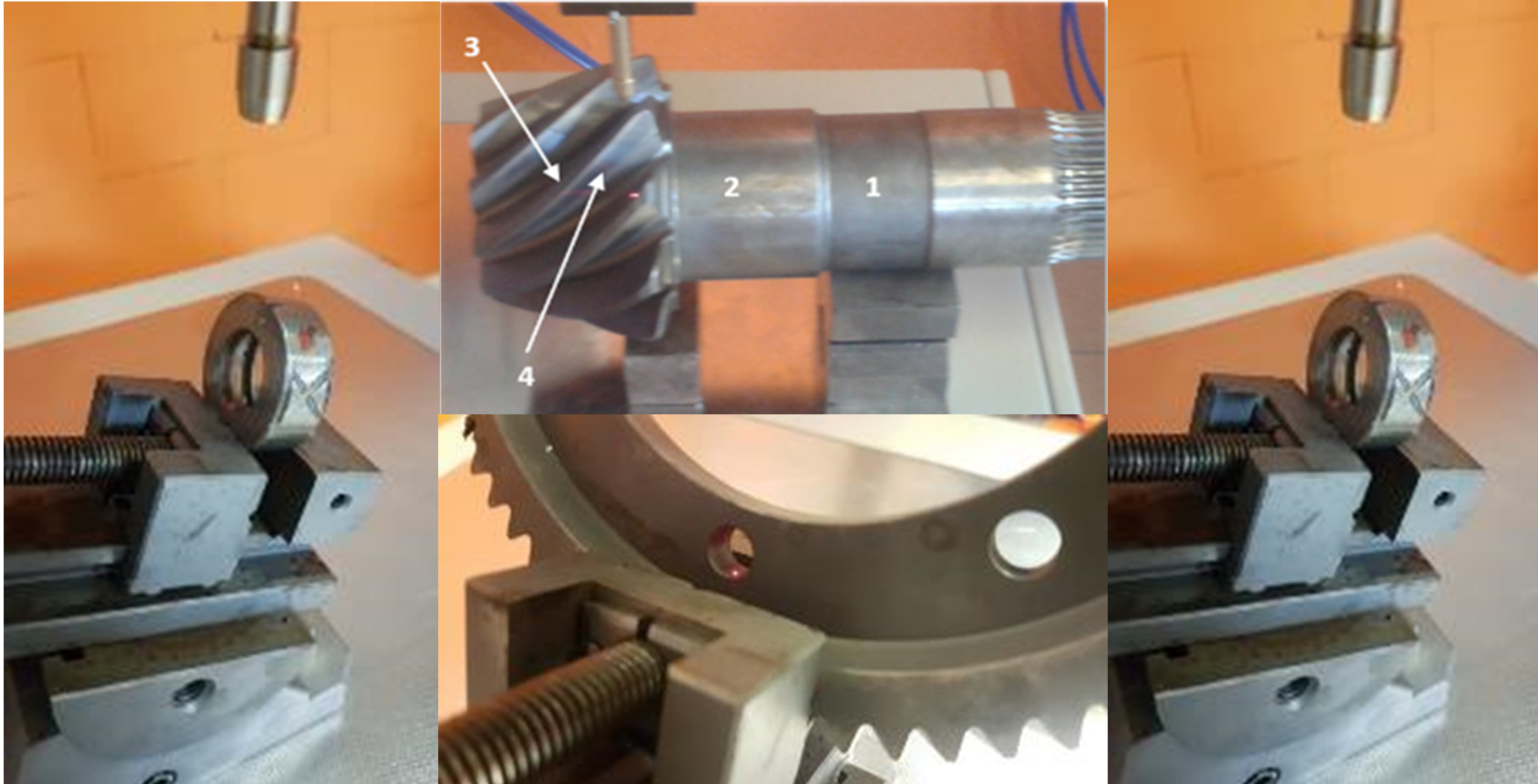

■ 检测链轮齿上的残余应力；
■ 检测汽车机电部件（凸轮轴、连杆）的残余应力；
■ 检测冲压件（家用电器、结构件）产生的残余应力；
■ 检测压力气体管件的残余应力；
■ 检测拉力作用下结构件的残余应力；
■ 检测高效喷丸和轧制部件的应力；
■ 检测铸件中的残余应力；
■ 检测焊接（激光或电子束）作用下产生的残余应力；
■ 铝合金汽车轮毂的残余应力和抗应力研究；
■ 机械加工切削清除的工作参数优化，以提高部件的耐应力；
■ 检测螺旋片和弹簧片的残余应力；
■ 研究临界区域的工作负荷（武器和航空材料）。

X射线残余应力分析仪原理

      X射线应力测试仪是采用X射线衍射原理测定金属构件残余应力的分析仪器，可在不损伤材料的前提下测定表面指定点及方向的应力分布，并具备主应力大小与方向测定功能。技术原理是基于X射线衍射法测定材料晶格应变，通过布拉格方程计算残余应力值。测定时，被测构件表面晶面对X射线产生衍射，通过2θ角度扫描获取衍射峰位移量，结合弹性力学公式推导出应力数值。

STRESS X应力分析仪介绍及性能特点：

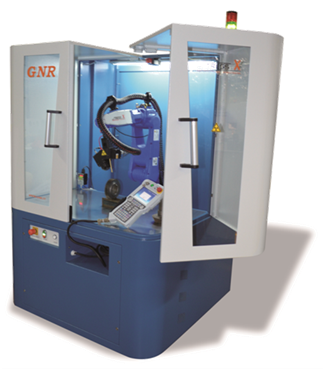

STRESS X应力分析仪     激光定位+高精度六轴自动机械臂 = 自动化、智能化

•    高精度激光自动定位、聚焦，自动对焦激光系统精度<2微米

•   无接触式定位，更安全

•   同倾法、侧倾法一键切换

•   大半径可调测角仪，半径120mm-160mm可调，分辨率更高结果更加   准确

•    可测试复杂形状样品

•    可测量大型样品

•    不受样品重量、尺寸影响

•     防碰撞设计，更加安全

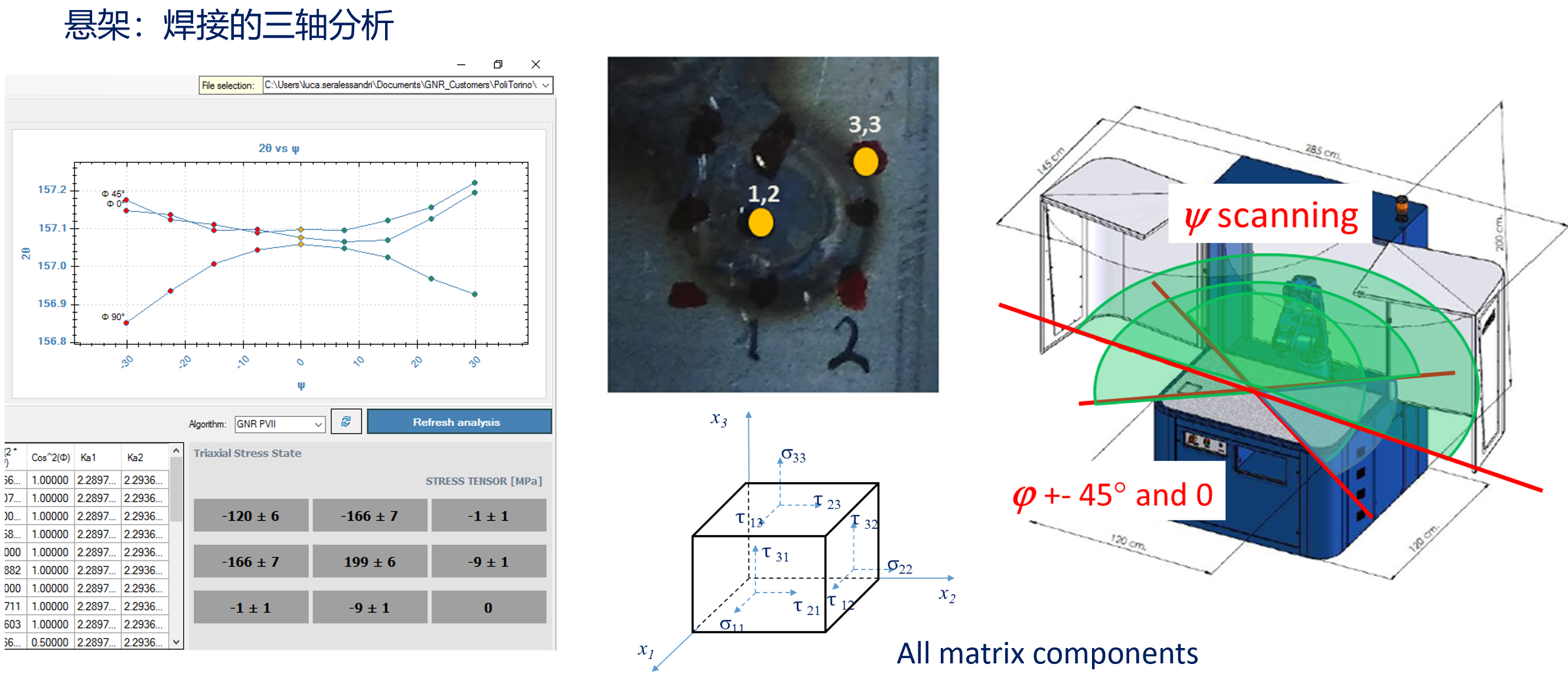

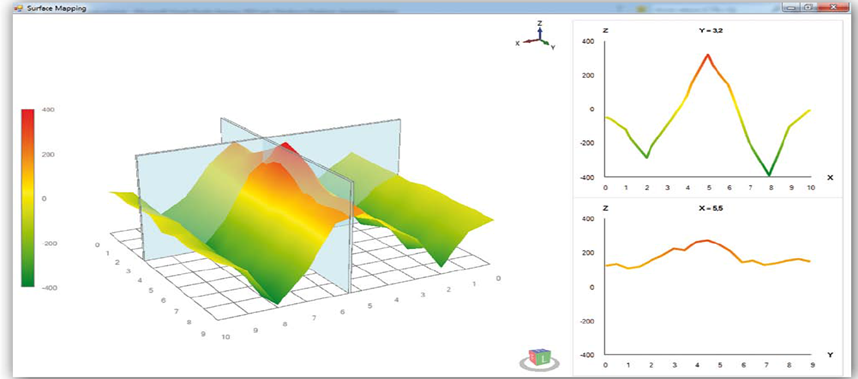

•   创新三维应力Mapping测量功能

•   无需专用三维应力样品台，无需移动样品

•   多点应力自动测量

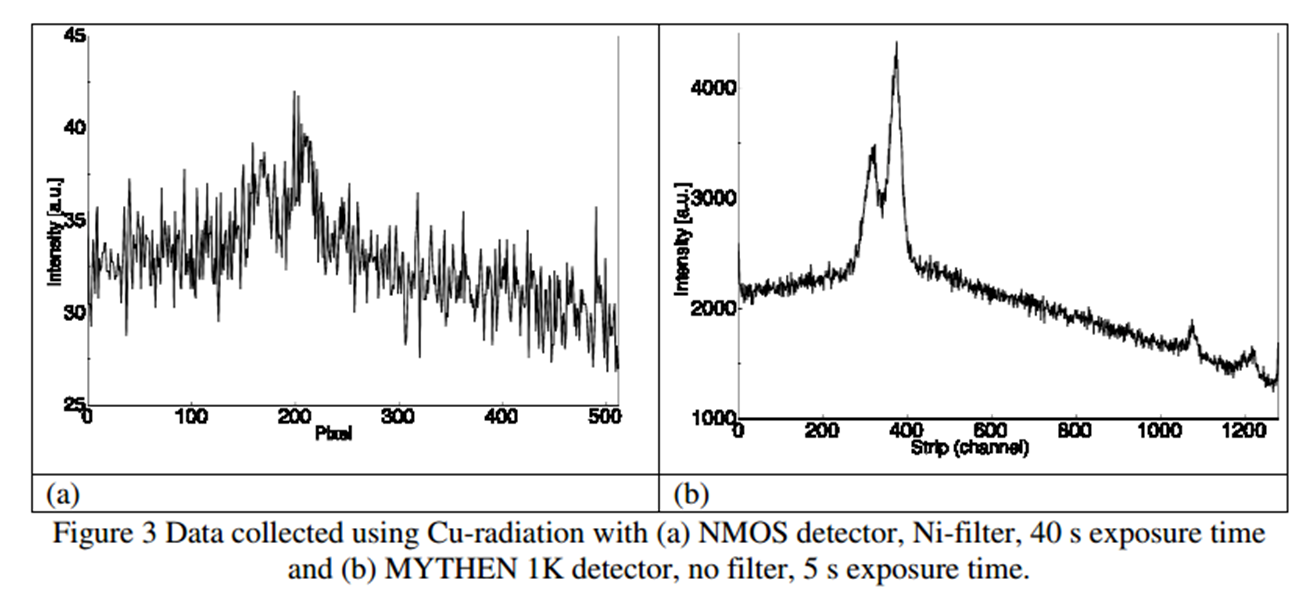

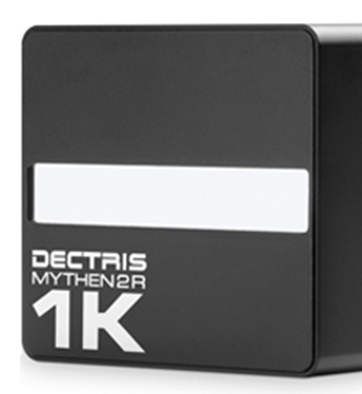

X射线检测器

专为检测X射线设计的MYTHEN Dectris检测器，比常规检测器更加出色的性能，出色的峰背比，适用于多种X射线。广敏感区和荧光抑制功能。无需维护。

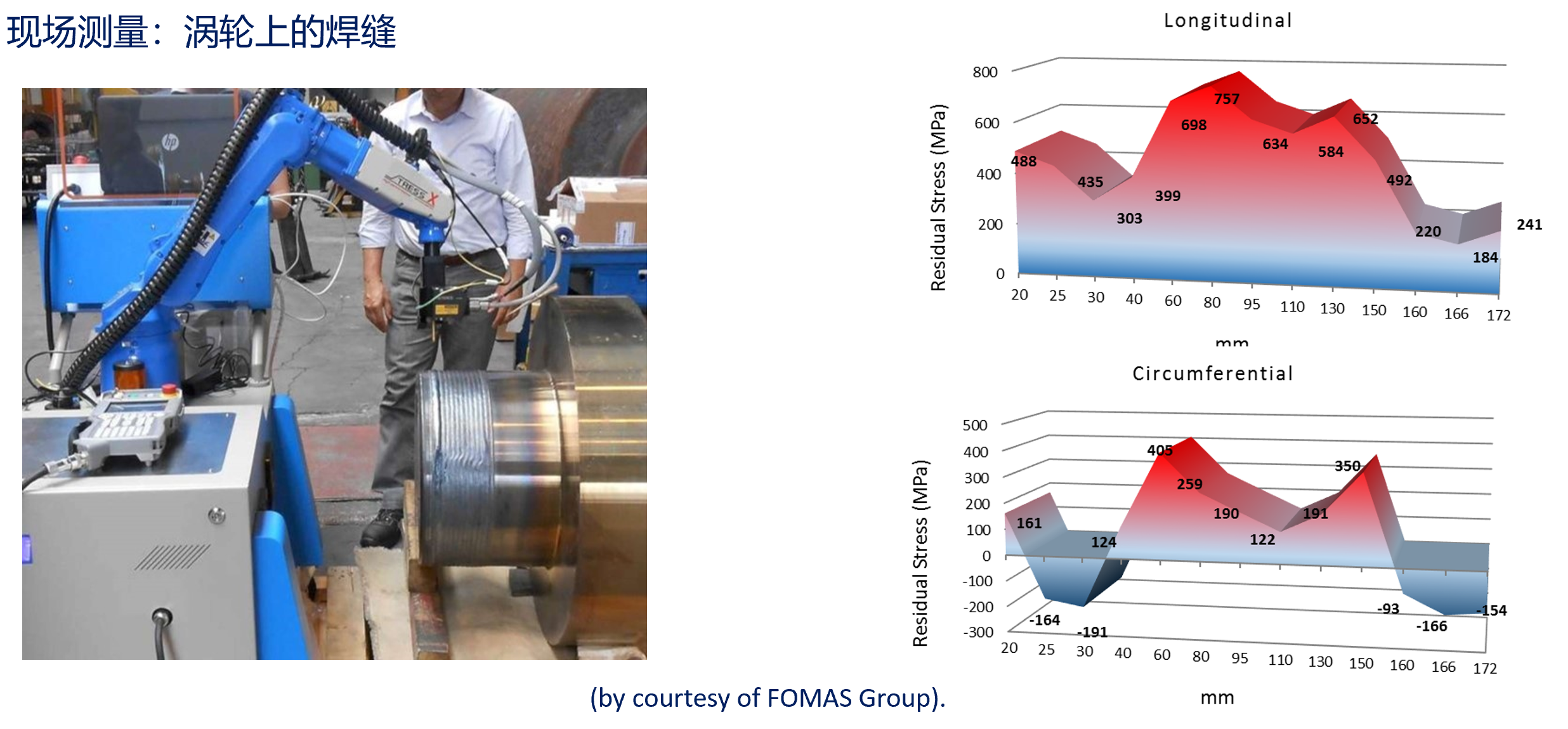

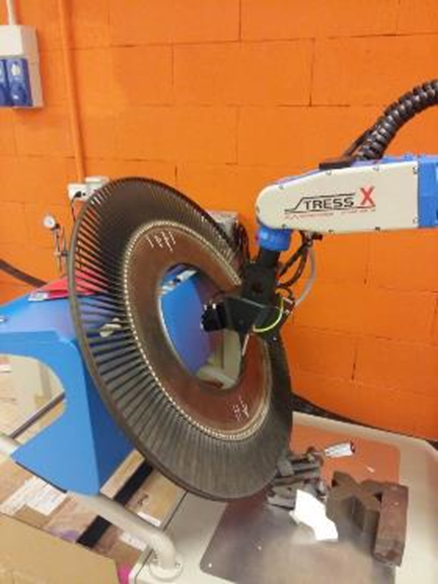

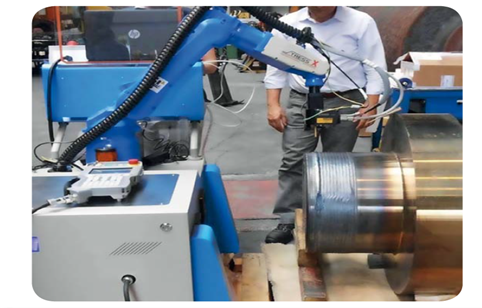

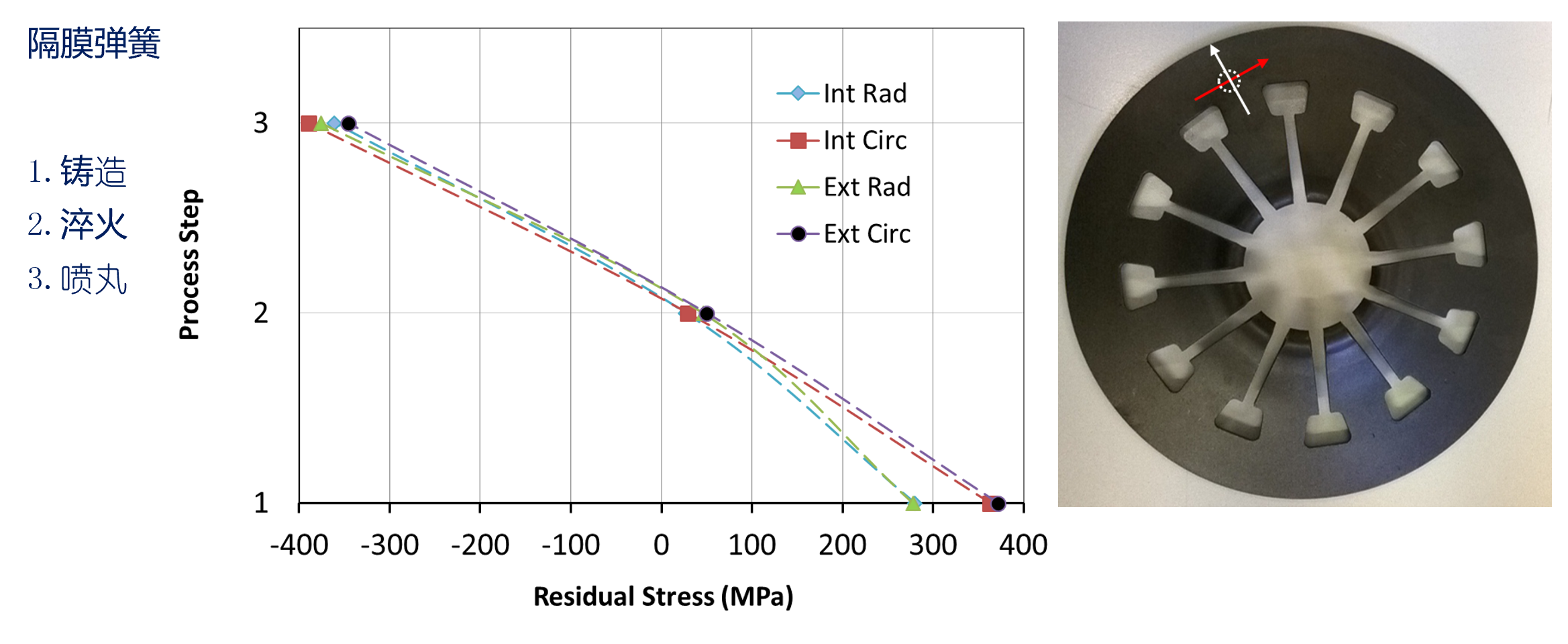

应用案例：

配备了两个抛光站的应力测试工作台，StressX位于中心位置，在两个板簧侧面上操作，可以顺序蚀刻和测量而无需移除样品
