EDGE 残余应力分析仪

仪器简介

         EDGE 是一款便携式X射线残余应力分析仪，符合 ASTM E915 及 EN 15305 残余应力国际分析检测标准。

        EDGE 残余应力分析仪配备了基于单光子计数技术的线性硅条快速检测器，具有无噪声性能，做到高强度测量和快速数据采集。高效的一维多带检测器可同时捕获大角度范围，并将测量时间从数小时缩短为数分钟。与传统闪烁计数器相比，可以显著减少测量时间，而不会影响强度、分辨率和峰形等数据质量。此风冷检测器尺寸紧凑，功耗低，无需后期维护保养，具有较长的使用寿命。抑制X荧光功能，保证分析结果不受样品X荧光背景干扰。
        EDGE 还可以安装不同类型的X射线管（易于更换），以满足更多应用。EDGE 是一台兼顾多种功能应用的仪器。

X射线残余应力分析仪原理

      X射线应力测试仪是采用X射线衍射原理测定金属构件残余应力的分析仪器，可在不损伤材料的前提下测定表面指定点及方向的应力分布，并具备主应力大小与方向测定功能。技术原理是基于X射线衍射法测定材料晶格应变，通过布拉格方程计算残余应力值。测定时，被测构件表面晶面对X射线产生衍射，通过2θ角度扫描获取衍射峰位移量，结合弹性力学公式推导出应力数值。

产品介绍及特点：

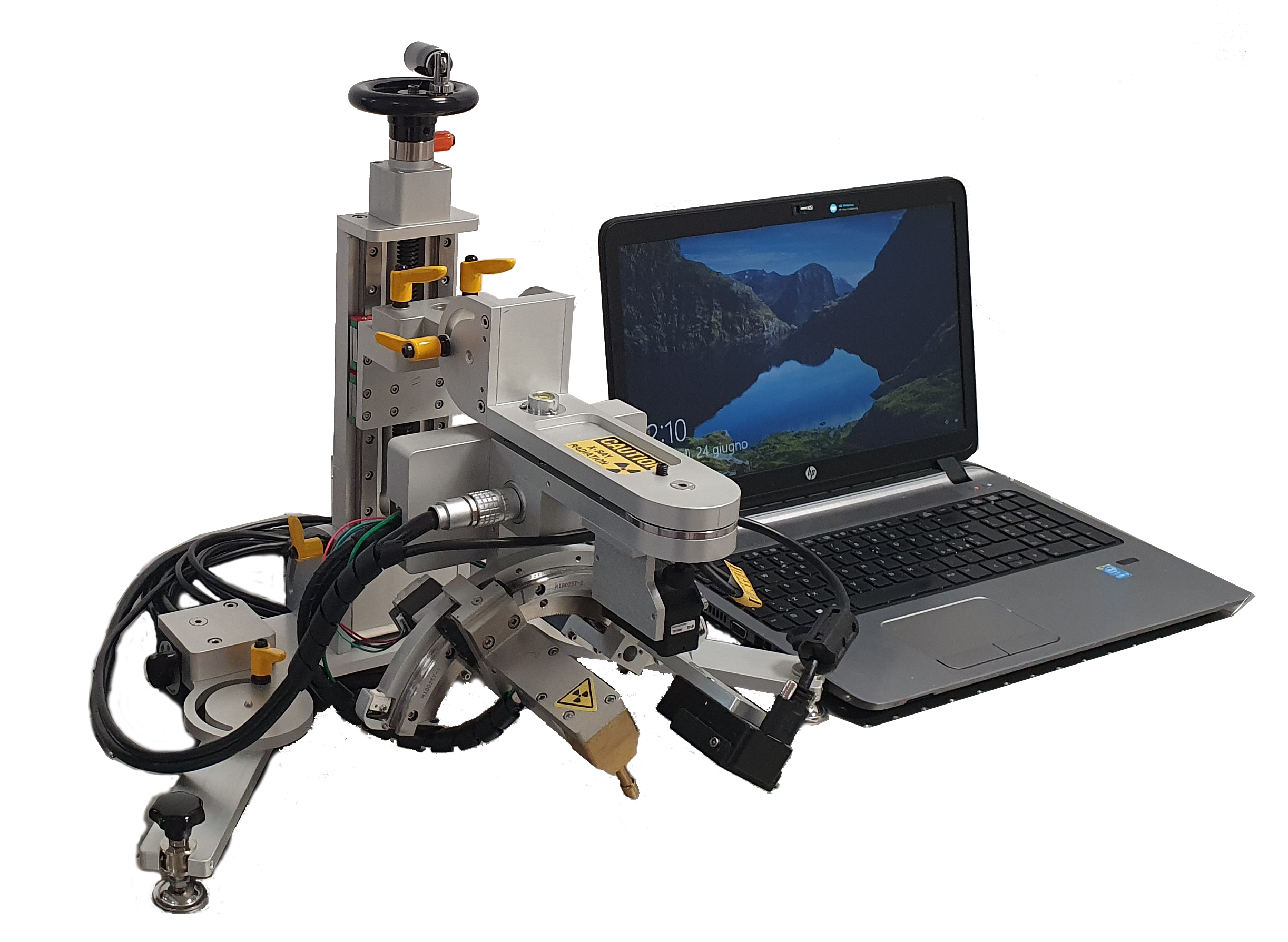

■ 小巧灵活，可整体打包至手提箱，方便携带；
■ 安全防护罩可选，升级为台式系统；
■ 非破坏性现场分析各类复杂、不规则样品；
■ 非接触式激光定位，精度高、速度快，稳定；
■ 可扩展完成残余奥氏体和相位检测。

测角仪

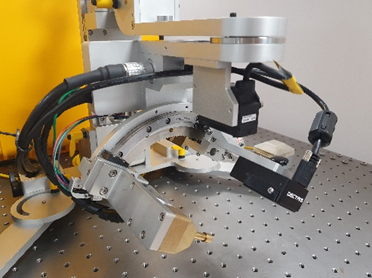

EDGE 分析仪配有Theta/Theta 测角仪。

X射线管和检测器自动独立移动，使EDGE成为市场上真的便携式Theta / Theta衍射仪。

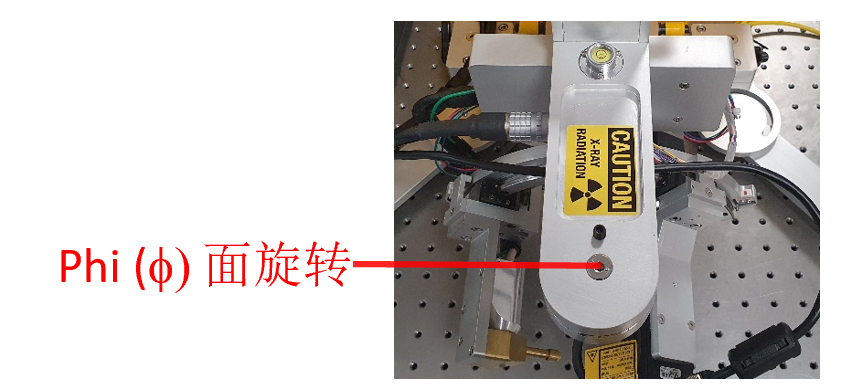

Phi (f) 面旋转: 可以实现单轴、双轴和三轴残余应力分析.

测角仪可以垂直、水平、或一定角度测试，方便复杂场景应用。

X射线管

EDGE分析仪可以安装不同类型的X射线管（易于更换），以满足许多应用。

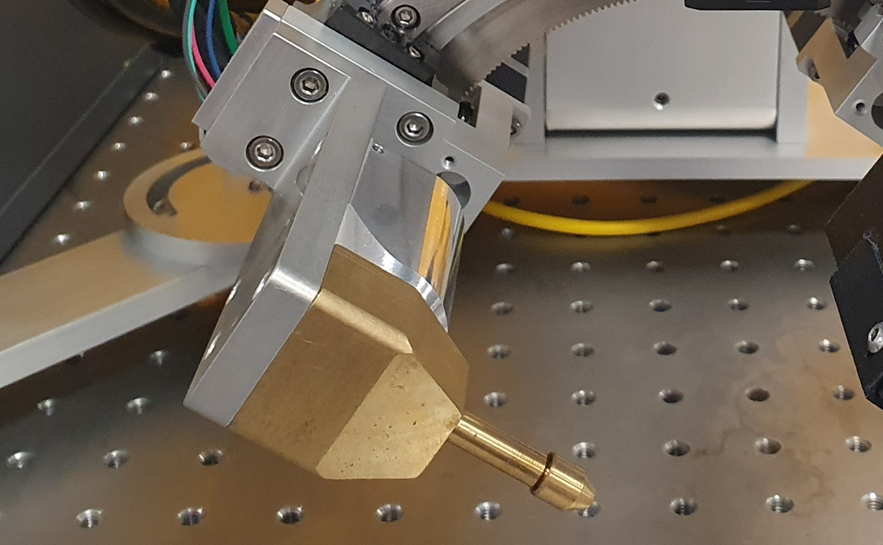

高亮度微型陶瓷/金属X射线管，配以K-beta滤光片

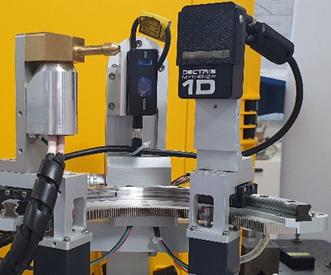

X射线检测器

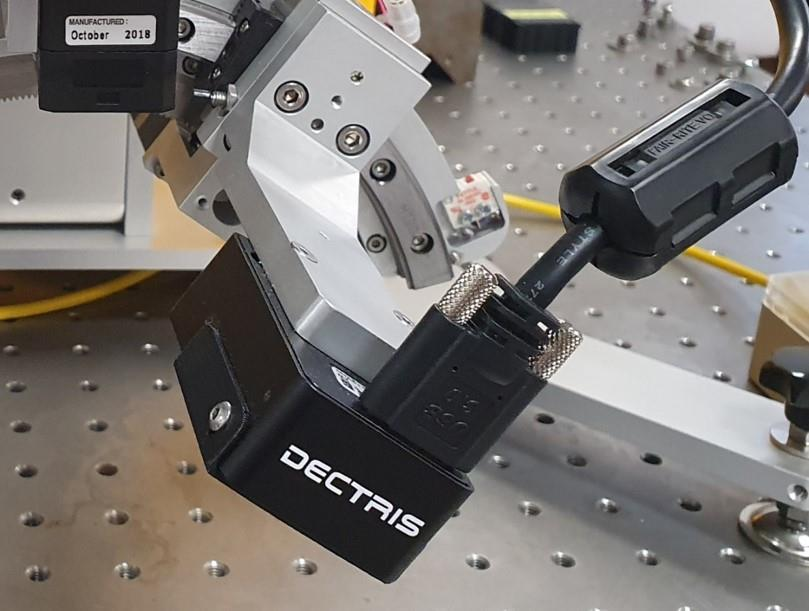

EDGE 配备了多通道快速检测器，基于单光子计数技术。

EDGE 基于单光子计数技术的线性硅条快速检测器，具有无噪声性能，做到高强度测量和快速数据采集。 高效的一维多带检测器可同时捕获大角度范围，并将测量 时间从数小时缩短为数分钟。 与传统闪烁计数器相比，可以显著减少测量时间，而 不会影响强度、分辨率和峰形等数据质量。此风冷检测器 尺寸紧凑，功耗低，无需后期维护保养，具有较长的使用 寿命。抑制 X 荧光功能，保证分析结果不受样品 X 荧光 背景干扰。

激光定位测距对焦系统

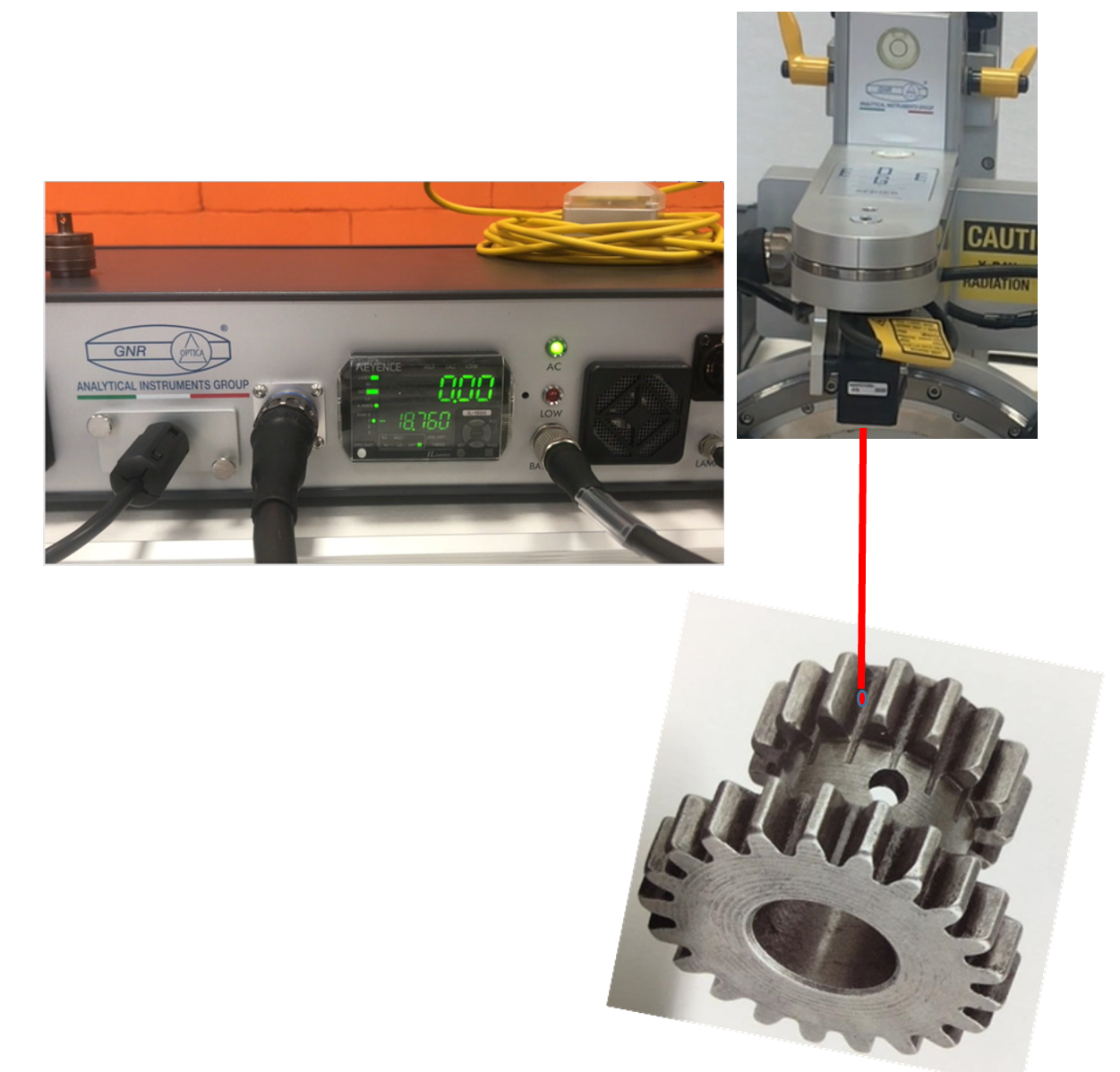

       EDGE 配备了激光定位测距对焦系统。可实时显示测角仪焦点到样品表面距离。

激光定位系统相较于常规的触碰式应力分析仪：

  1、 不需要准直器和被测样品接触，方便异形件不能接触痛点。

   2 、激光远距离自动快速垂直对焦，操作更简单
