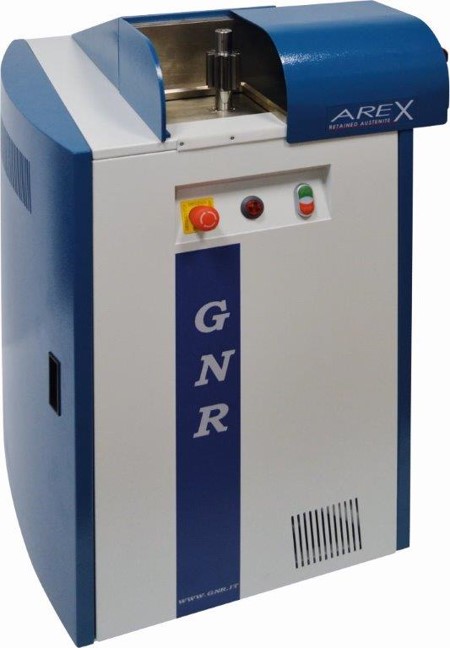

AREX L 残余奥氏体分析仪

仪器简介

X 射线衍射法是测量钢体中残余奥氏体含量的有效方法，而且是能够测量残余奥氏体百分比含量低至0.5%的方法。根据 ASTM E975 的X射线测量近无规结晶取向钢中残余奥氏体的标准方法，AREX L 能够很轻松检测出钢体中残余奥氏体的含量，同时具有良好的检出限、精度高、准确度好等优点，并且操作简单，安全高效。

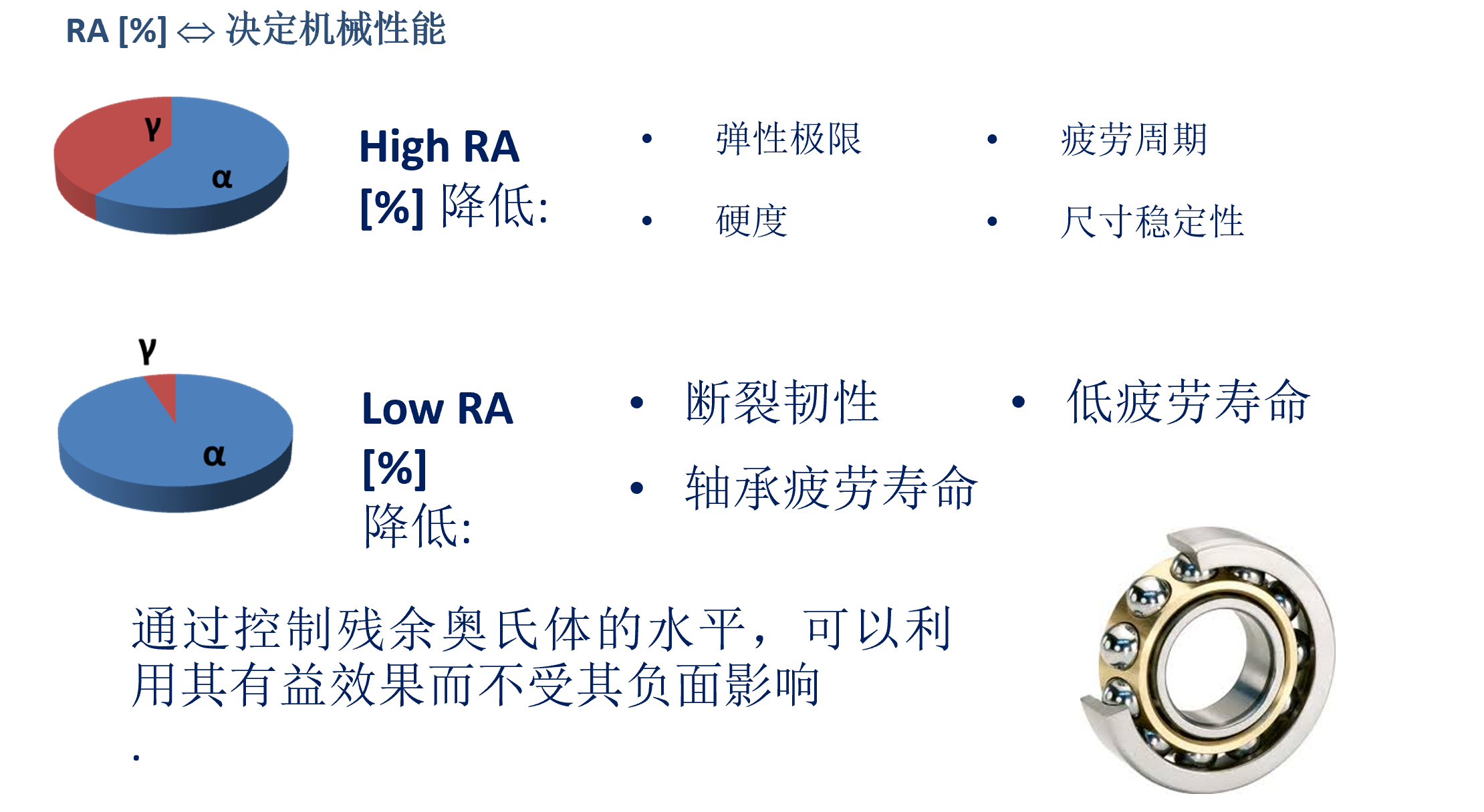

何为残余奥氏体

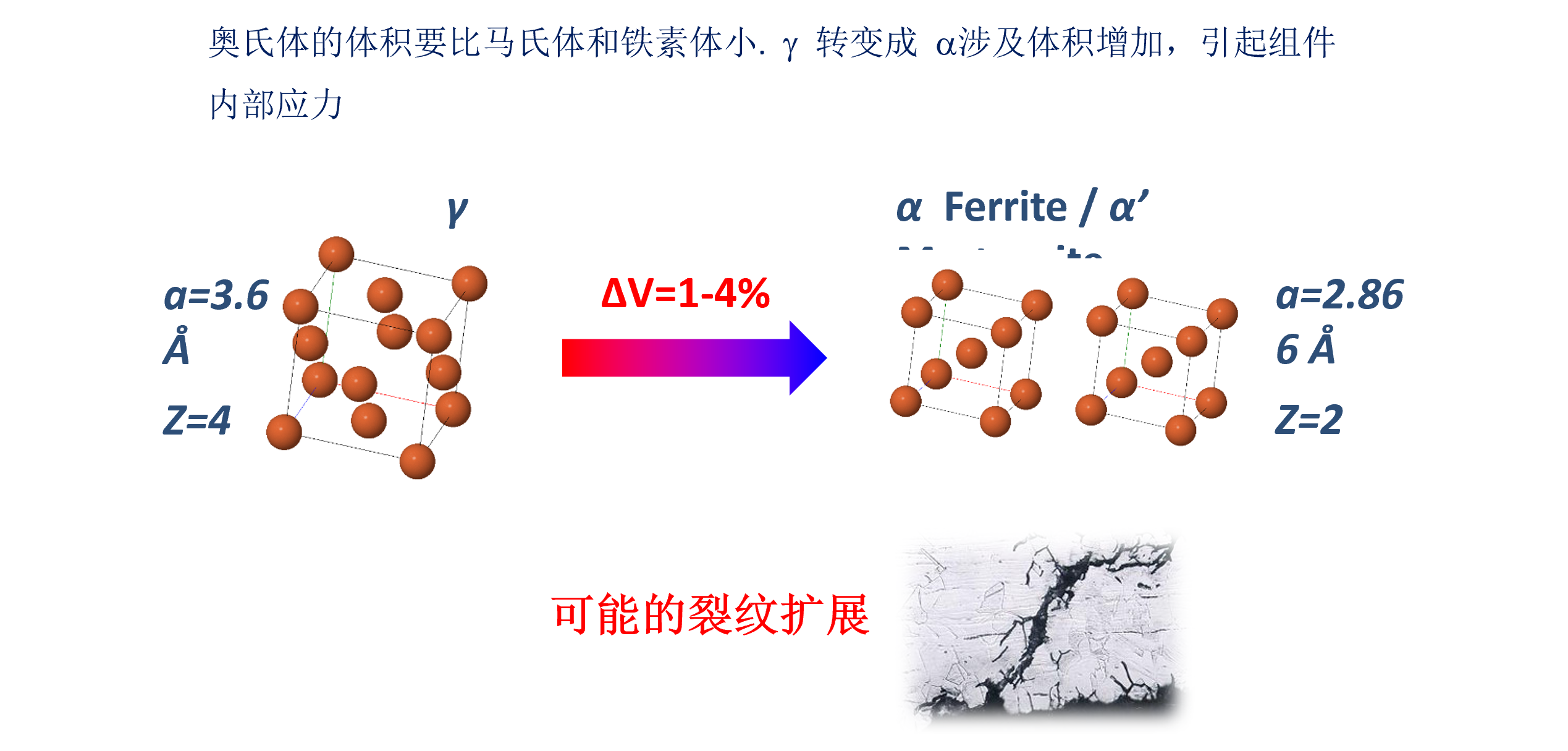

钢结构部件的相变非常重要，它决定了产品的机械和物理性能。硬化钢铁的过程是首先加热到奥氏体相，然后淬火冷却到室温转变为硬质的马氏体相。奥氏体在高温钢中呈现面心立方结构（FCC），冷却时，钢体大部分转化为体心立方结构（BCC）的铁素体，或者转变为体心正方结构（BCT）的马氏体。根据冷却钢的速率，会有一部分钢仍为奥氏体（通常为 0-40%），因此称为“残余奥氏体”。奥氏体的结构比铁素体还有马氏体的结构都要小，如果在转变过程中有残余奥氏体存在，随着时间的延长，产品中的残余奥氏体会转变为其他相体，这些变化会导致产品的形状发生改变。此外，其他的物理性能如硬度和强度，也会因不同相体的转变而变化，最终影响到产品的使用寿命。

X 射线衍射法测量残余奥氏体原理

在许多工业生产加工过程中，对残余奥氏体含量的控制非常严格，精确测量其含量，对于钢铁热处理过程中产品特性和质量的控制有重大意义。因为化学蚀刻和传统金相研究存在灵敏度和准确度较低的情况，所以无法做到工业生产中对残余奥氏体的精确测量，而X射线衍射法可以测量低至0.5%的残余奥氏体含量，故ASTM颁布E975标准方法：X射线法测量近无规结晶取向钢中残余奥氏体的含量，AREX D 正是根据此标准设计开发，并且为专用的台式残余奥氏体分析仪，无需依靠搭载模块在常规XRD上实现残余奥氏体测试，具有操作简便、检测速度快、数据准确等特点，对操作人员要求不高，做到轻松上手。

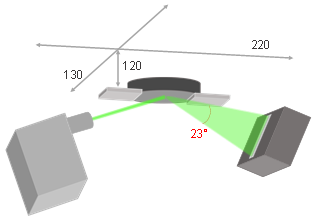

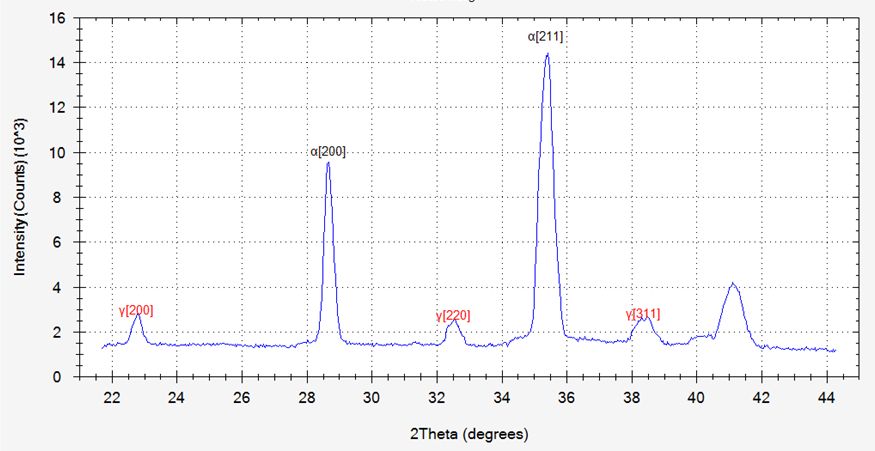

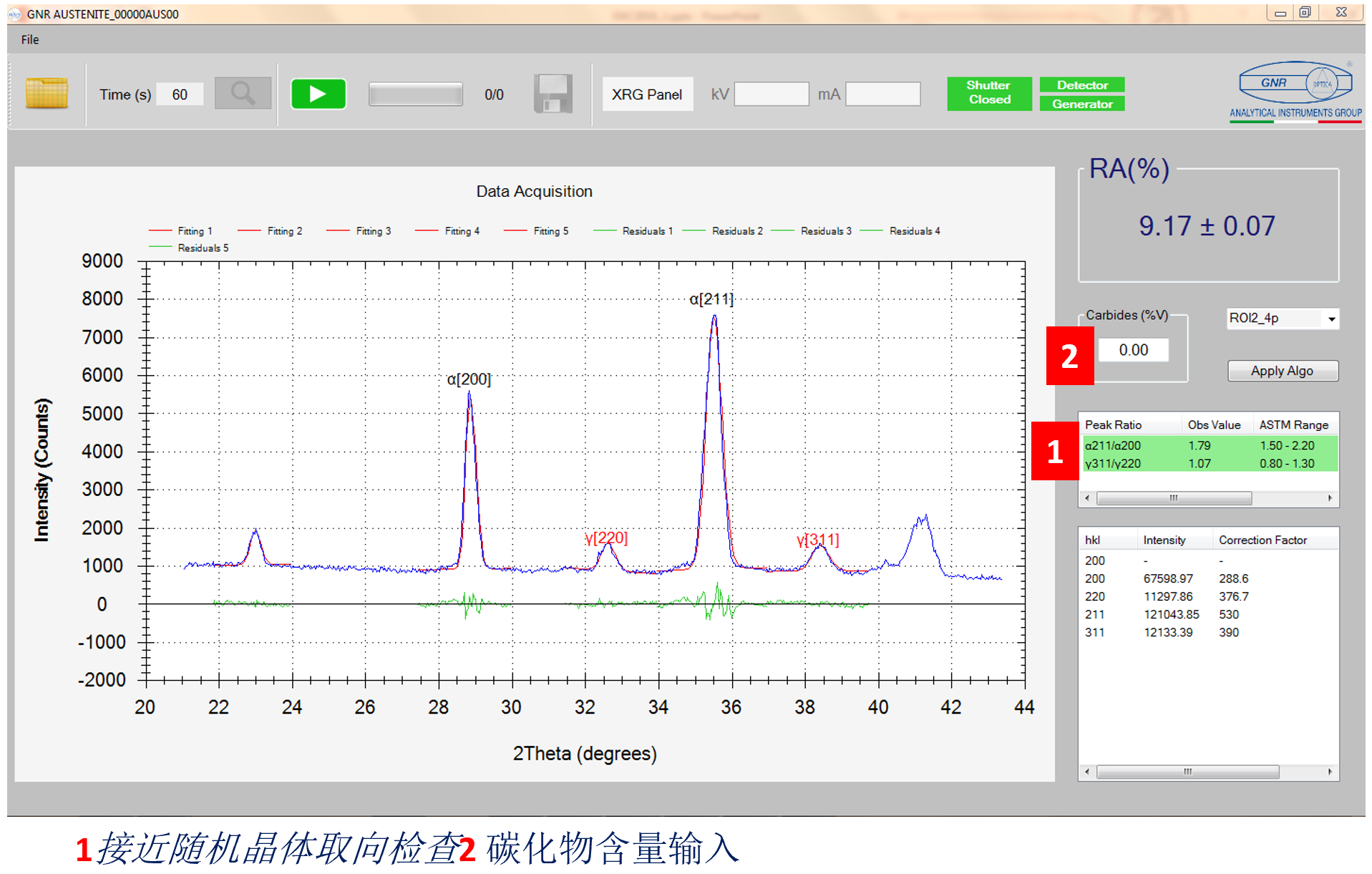

由于奥氏体相结构与其他相的结构不同，在不同的测试点奥氏体会产生于铁素体和马氏体不同的衍射峰值，而钢铁中相的总数和与其衍射峰值的强度成正比。简单来说，残余奥氏体的总含量与奥氏体峰值强度和其他相峰值强度比有关。利用 X 射线衍射仪采集四个（或五个）衍射峰值就能确定残余奥氏体的浓度，其中两个是铁素体和马氏体，另外两个是奥氏体，通过四个（或五个）峰值强度的对比即可获得样品中残余奥氏体的百分比含量。AreX D 可以测量奥氏体 Y（200）(220) (311)、铁素体 a(200) (211) 的衍射峰值强度，并分别提供奥氏体 / 铁素体的峰值强度比。通过多衍射峰测量方式能够减少晶体优化取向带来的影响，并能对检测到的碳化物干扰加以计算。

仪器性能特点

主要特点：
■ 可测奥氏体200、220/311、铁素体200/211的衍射峰值强度，符合 ASTM E975 国际标准；
■ 多衍射峰测量方式能够减少晶体优化取向带来的影响；
■ 使用精密的自动反馈控制电路获得很高的X射线发生器稳定性；
■ 自动调整高电压与电流输出脉动值；
■ 配备大功率、优质的玻璃（陶瓷）X 射线管；
■ 高聚焦单毛细管准直器，高分辨率CCD探测器。

1、专业精准的结构设计，操作简便，一键测试，结果准确。

2、X 射线管

ARE X 配备了 Mo 高性能 X 射线管，对结果干扰极低，结果更加准确，测量结果优于其它 X 射线管。

3、高性能固态检测器

专为检测 X 射线而设计的高性能固态检测器，具有优异的检测效率，该检测器基于单光子检测技术，无噪音影响，数据采集速度快速可靠。与传统 NaI 闪烁检测器相比，ARE X 配备的高性能固态检测器在不影响强度、分辨率、峰形的情况下同时检测多角度信号，将分析时间从数小时缩短到几分钟。同时具有体积小、空气冷却、无需维护等优点，可抑制 X 荧光背景使检测结果不受 X 荧光背景的影响，更加准确。

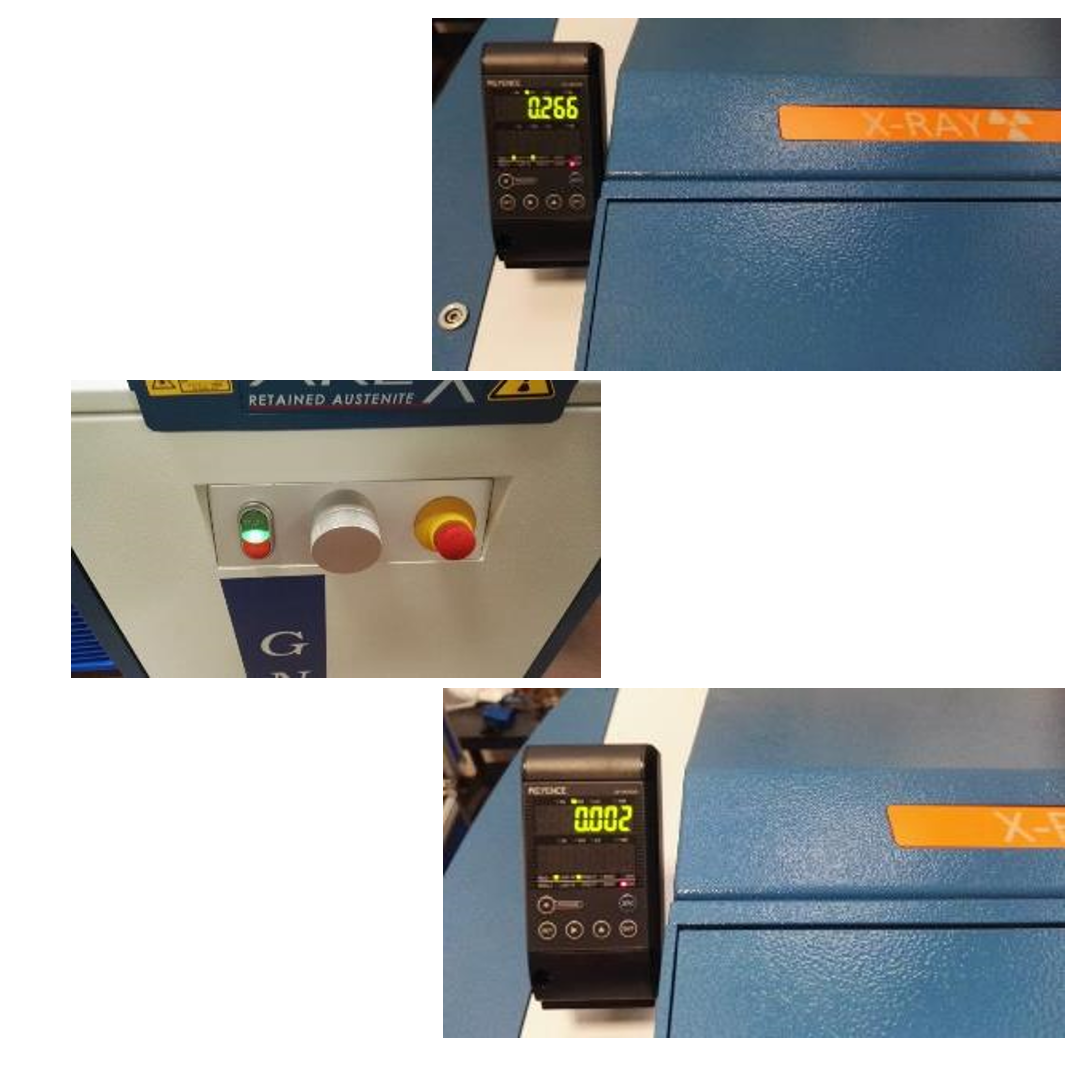

4、Z轴校准装置

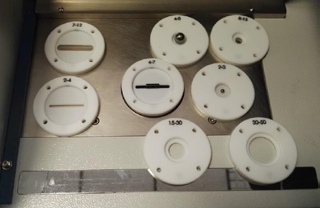

将样品放入样品架后，关闭屏蔽门，激光校准装置会自动对焦样品表面位置，也可通过与z轴相连的旋钮手动对焦，归零样品就位，就可以进行测试。
