1. ECVT多相流电容层析成像系介绍

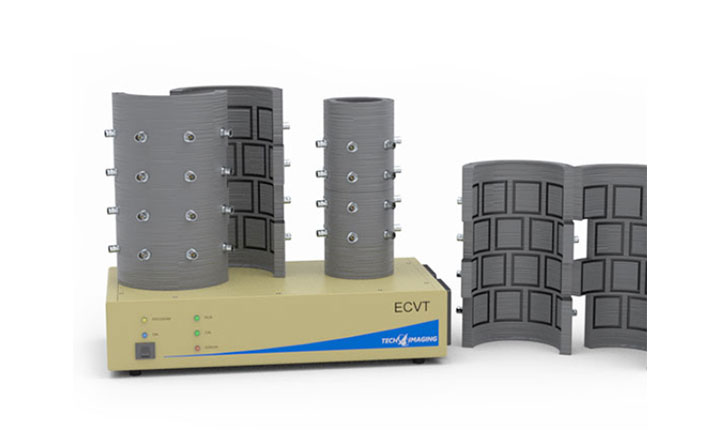

ECVT多相流电容层析成像系统是Tech4Imaging公司研发的一种气液固多相流3D成像与检测的技术，是⼀种⾮侵⼊式、⾮破坏性的3D成像技术，其原理基于传感器区域内电容测量、图像的重构和生成。

Tech4Imaging技术可应用于解决能源、航空航天、石油化工、电力等工业或科研用户的多相流、流化床的过程工程或工艺问题的监测，以及计算流体动力学（CFD）方法的辅助验证。此外，也是物料混合、干燥、过滤等3D成像的宝贵工具。

2. 产品特点

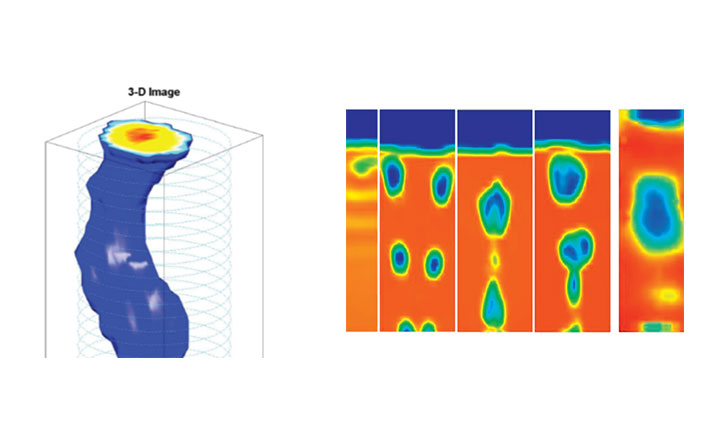

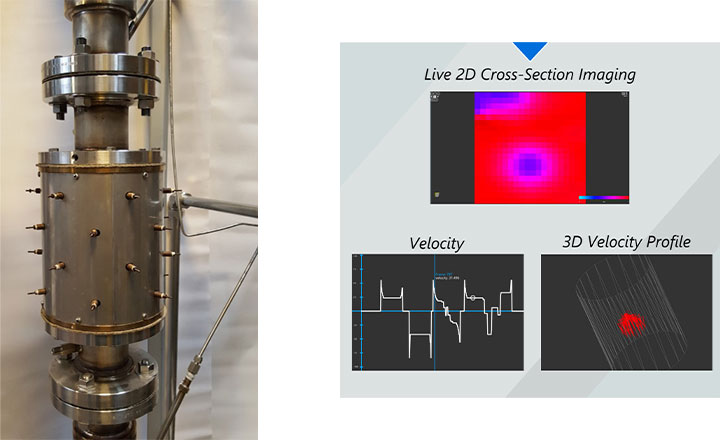

ECVT是一种非侵入式、非破坏的多相成像以及检测技术，通过实时检测传感器区域内不同介质的介电常数以及生成基于介电常数的气液、气固、气液固等多相分布的3D图像，可视化了解多相的动态形成过程、空间分布、形状、大小等，并将数据转化为体积分数、浓度、各相持率、移动速度、移动频率等具体的参数。

此外还有以下优势特点：

●  非侵入式：无需打孔，不影响流体的实际流动状态；

●  实时获取数据和分析

●  体积3D成像、横截面成像、体积分数、流速检测

●  根据需求进行订制，比如在高温高压、腐蚀条件等，不同的尺寸要求、不同的形状要求等

●  可设计成各种形状，安装位置灵活

3. 技术参数

图像尺寸：20*20*20体积像素；

可选直径范围为：1.3cm到1.5m；

温度范围：-269°C-1000°C；

压力可达5000 PSI。

4. 应⽤范围

Tech4Imaging技术可应用于解决能源、航空航天、石油化工、电力等工业或科研用户的多相流、流化床的过程工程或工艺问题的监测，以及计算流体动力学（CFD）方法的辅助验证。此外，也是物料混合、干燥、过滤等3D成像的宝贵工具。

1) CFD流体动力学模型验证

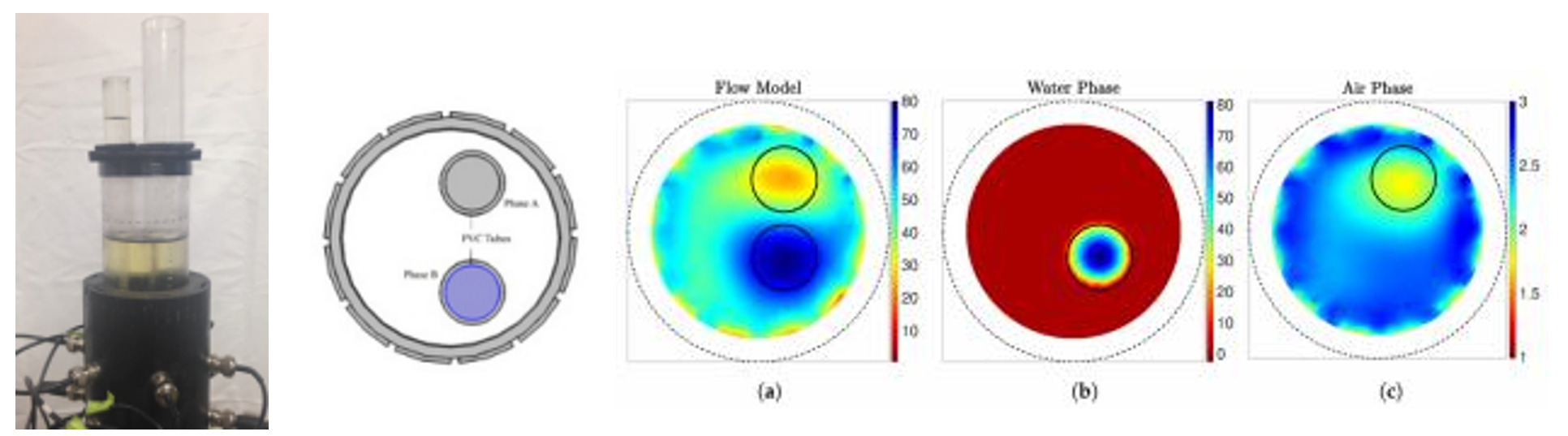

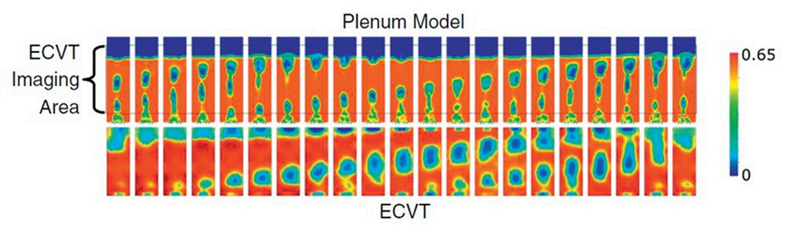

EVCT可用于验证计算流体动⼒学（CFD）模型的准确性。ECVT已被⽤于检测⽓-固流化床中的固体持率、⽓泡运动模式以及观察流化床中⽓泡的形成变化过程。

2)  能源行业

灵活的传感器、⾮侵⼊性检测⽅式使ECVT能够实时监测能源⼯业中的多相流和多相反应过程。

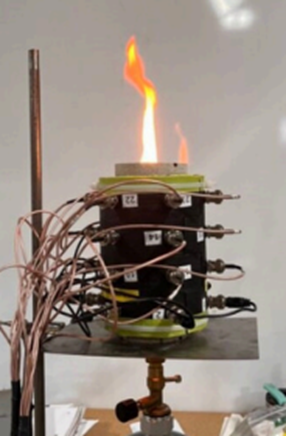

                                 ECVT ⽕焰成像

3)  石油化工

在石油催化裂化和⽓化过程中，在⾼达1000°C的温度下，使⽤ECVT技术对⽓-固流化床中的固体段塞⾏为进⾏了详细研究。

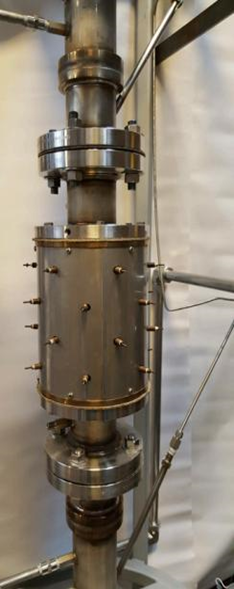

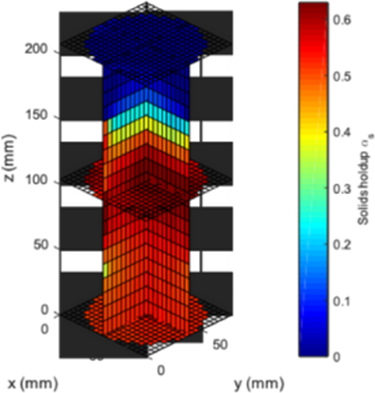

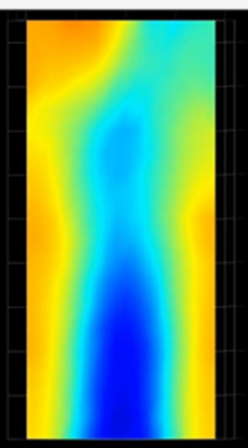

使⽤洛镍合⾦和耐⽕⽔泥设计⽣产的 ECVT传感器      重建的段塞形成图像

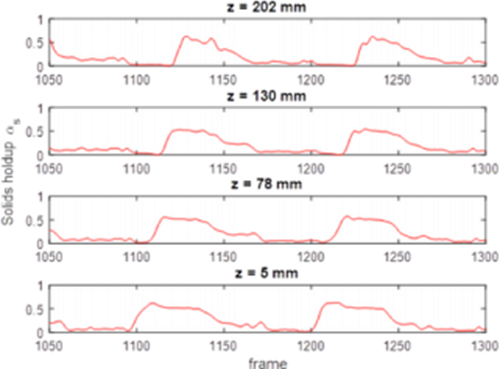

传感区域内不同⾼度固体体积分数测量

      油井⽣产过程中，井⼝通常会涉及⽯油、天然⽓和⽔不同流体混合物流出。ECVT已证实在实验室环境中成功区分油-⽓-⽔混合物的能⼒。

4)  航空航天低温流体系统（氮⽓/氢⽓）

低温流体通常会在罐体转移过程中因为压力和温度的变化经历⼀些气液两相流动状态，因此两相流量测量对燃料转移⾄关重要。

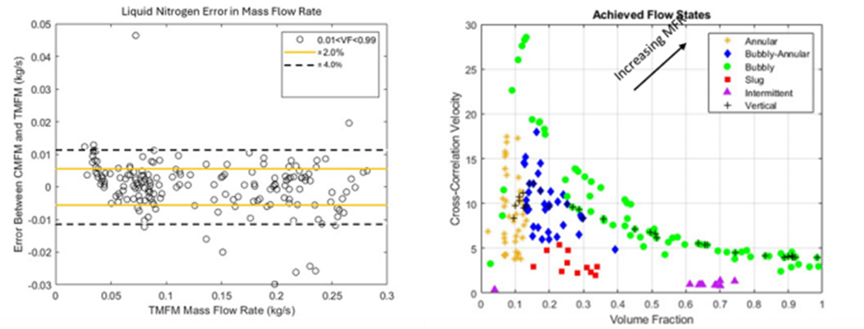

（左） 多相电容质量流量计与位于蒸发器下游的单相热式质量流量计之间的质量流率误差 （右） 两相氮⽓测试中的流型状态。

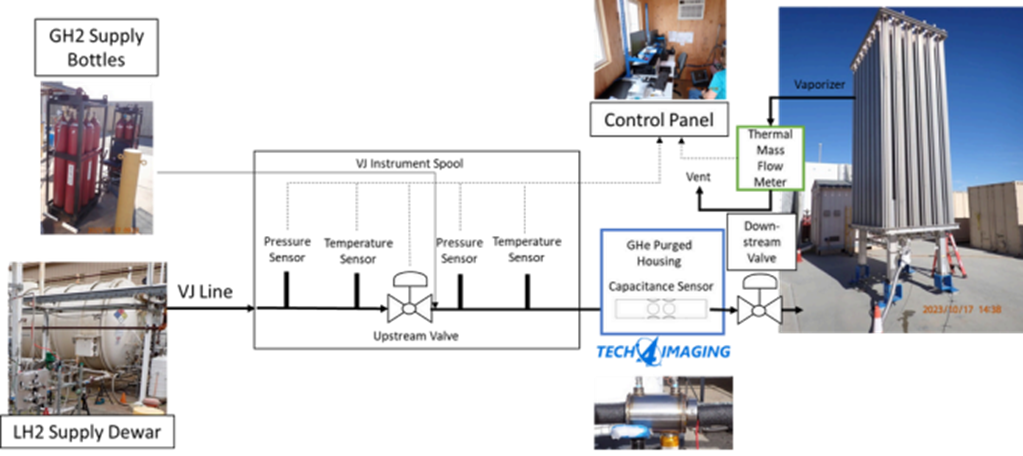

 低温氢⽓流量循环装置 ，⽤于测量氢⽓两相流中的体积分数、质量流率和流型
