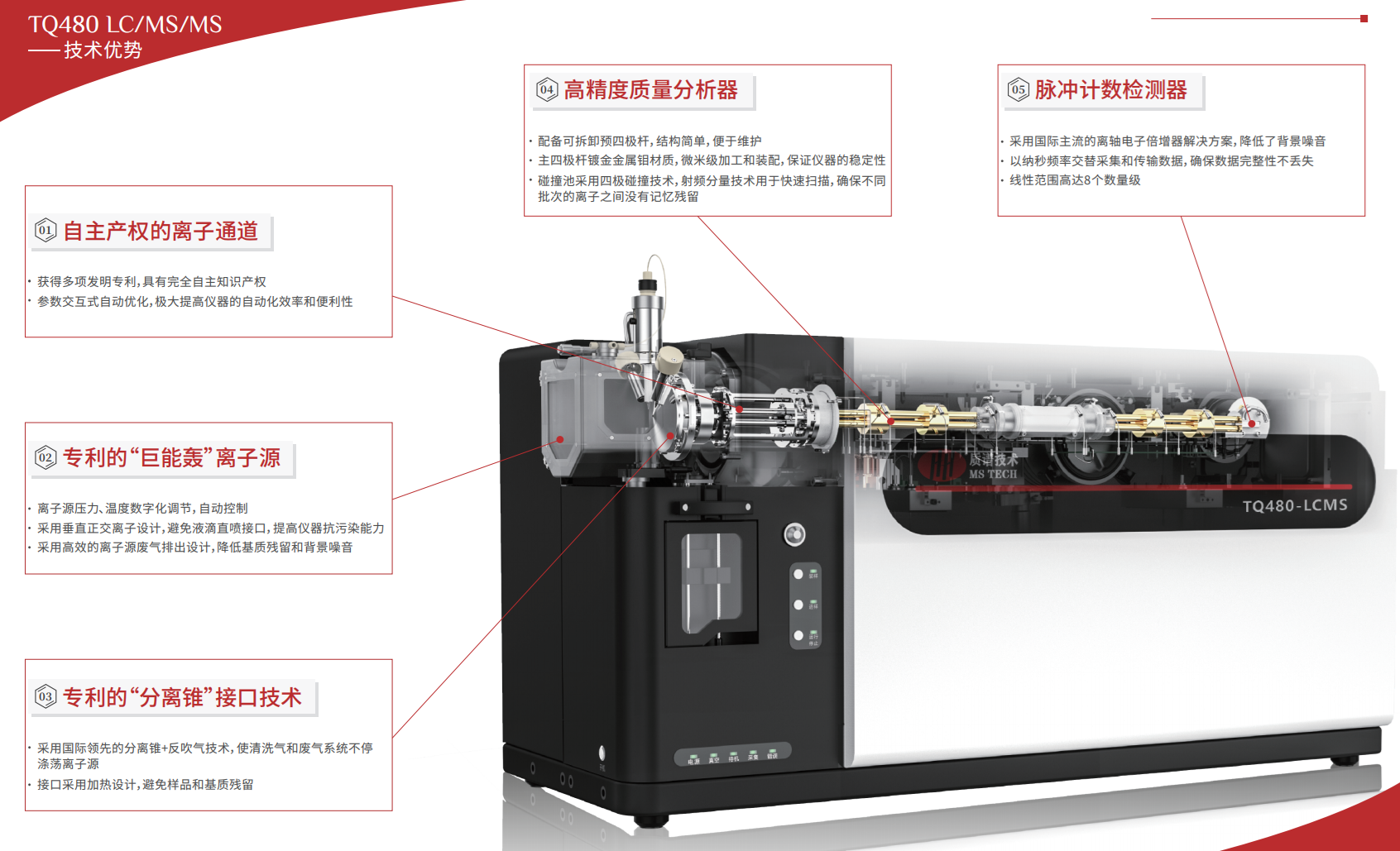

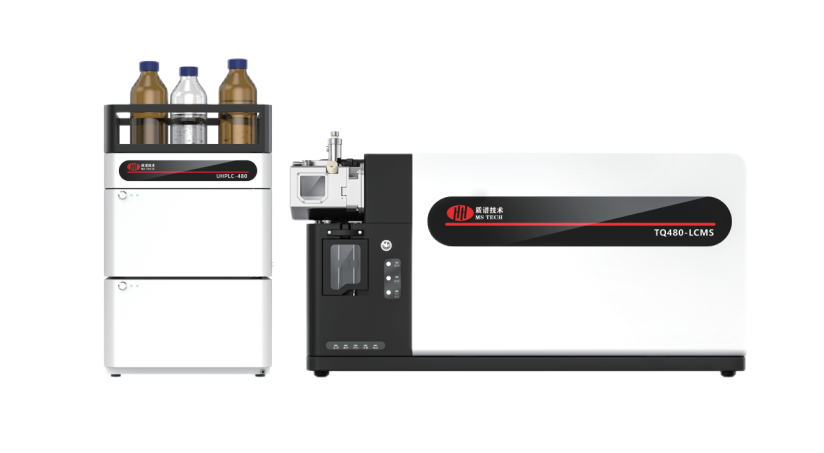

TQ480 LC/MS/MS

       ---性能比肩国际的国产三重四极杆液质联用仪



仪器特点：

超高灵敏度

       专利的“巨能轰”离子源具有超高的离子化效率，专利的分离锥接口技术确保极佳的离子转移效率，军工品质的钼 镀金四极杆和高精度离子通道保证离子优秀的传输效率，离子检测系统实现了信号高增益和极低的背景噪音，两 台大抽速进口分子涡轮泵提供了极低的真空度，这一切促成了TQ480极佳的灵敏度，大部分应用试验都具有远低 于pg级的检出限



优异的定量重复性

       TQ480离子源的温度、气流实现了稳定的自动控制；离子源和检测器高压以及电子透镜电压均采用高精度模块化  设计，军工级的四极杆电源确保了质量稳定性和稳定的分辨率。大量实验表明，TQ480的RSD值可控制在3%以内， 同时结合TQ480宽泛的线性动态范围和每秒数万次的扫描速度，使得TQ480为不可多得的定量分析利器



卓越的耐用性

        TQ480喷雾气流和接口为垂直正交设计，离子源内的清洗气和废气系统不停涤荡离子源，TQ480接口采用国际领 先的分离锥+反吹气技术，上述设计大大降低了复杂基质对离子通道的污染和样品残留的几率，使得TQ480在分析 如食品、生化等复杂样品时仍能长时间保持在最佳工作状态，显示出无与伦比的耐用性。



 仪器技术介绍

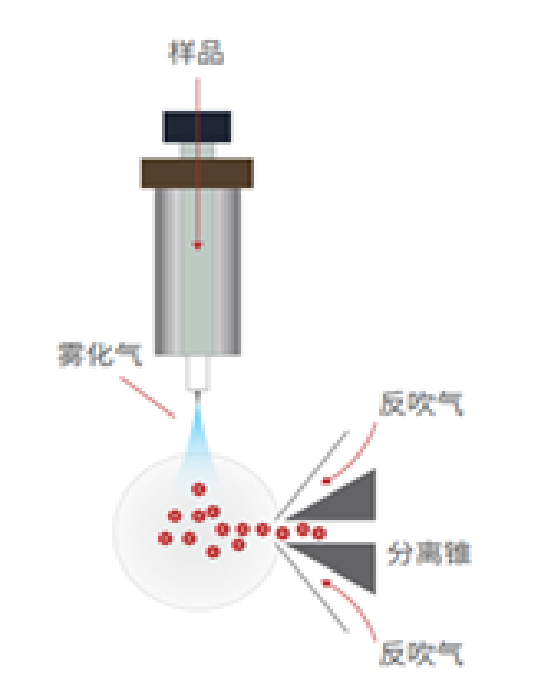

  ● 专利的“分离锥”接口技术，离子传输效率更高；

  ● 反吹技术大大提高仪器的抗污染能力，确保仪器连续高效工作;

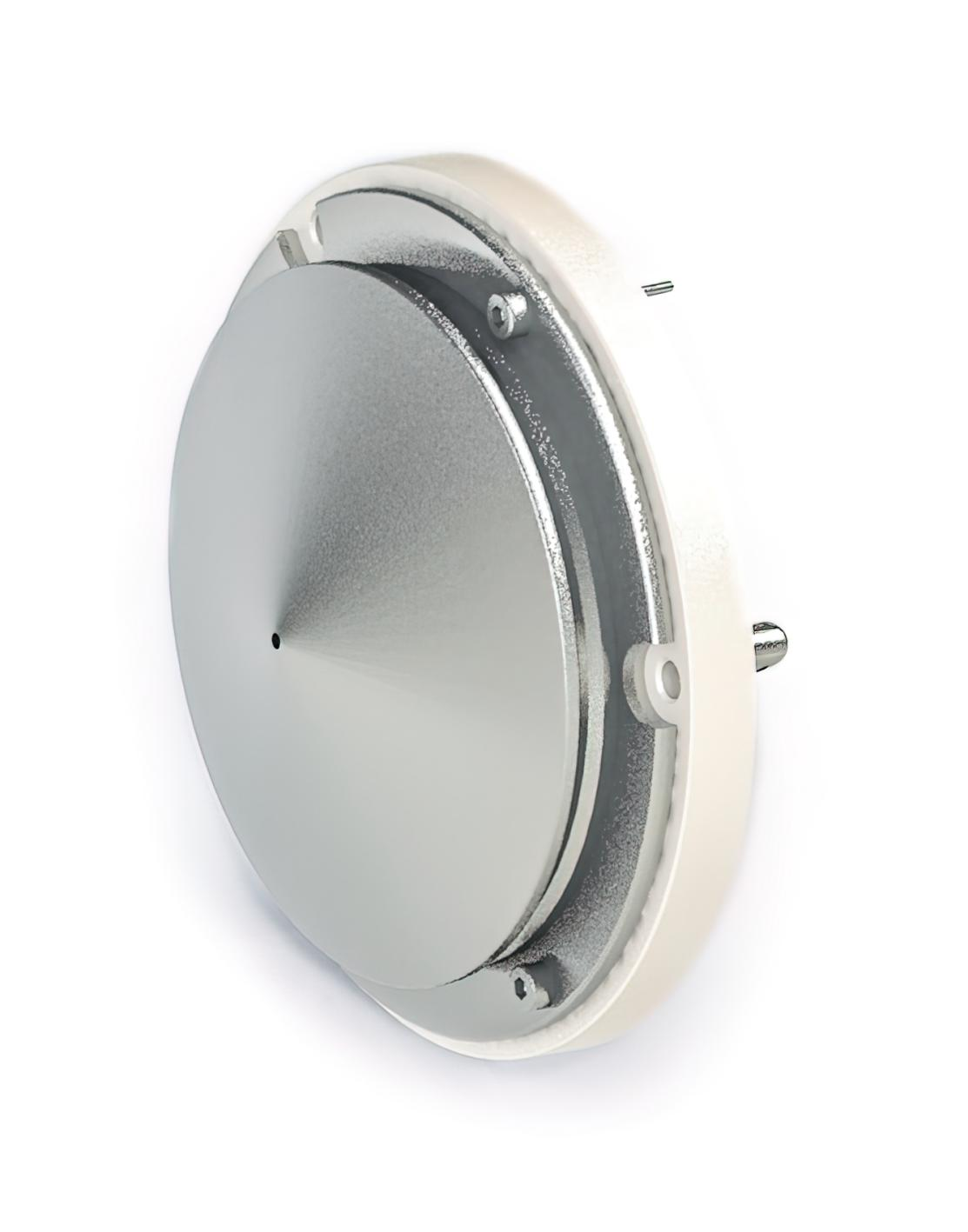

  ●  简洁的“分离锥”接口设计，最大限度的方便维护保养。

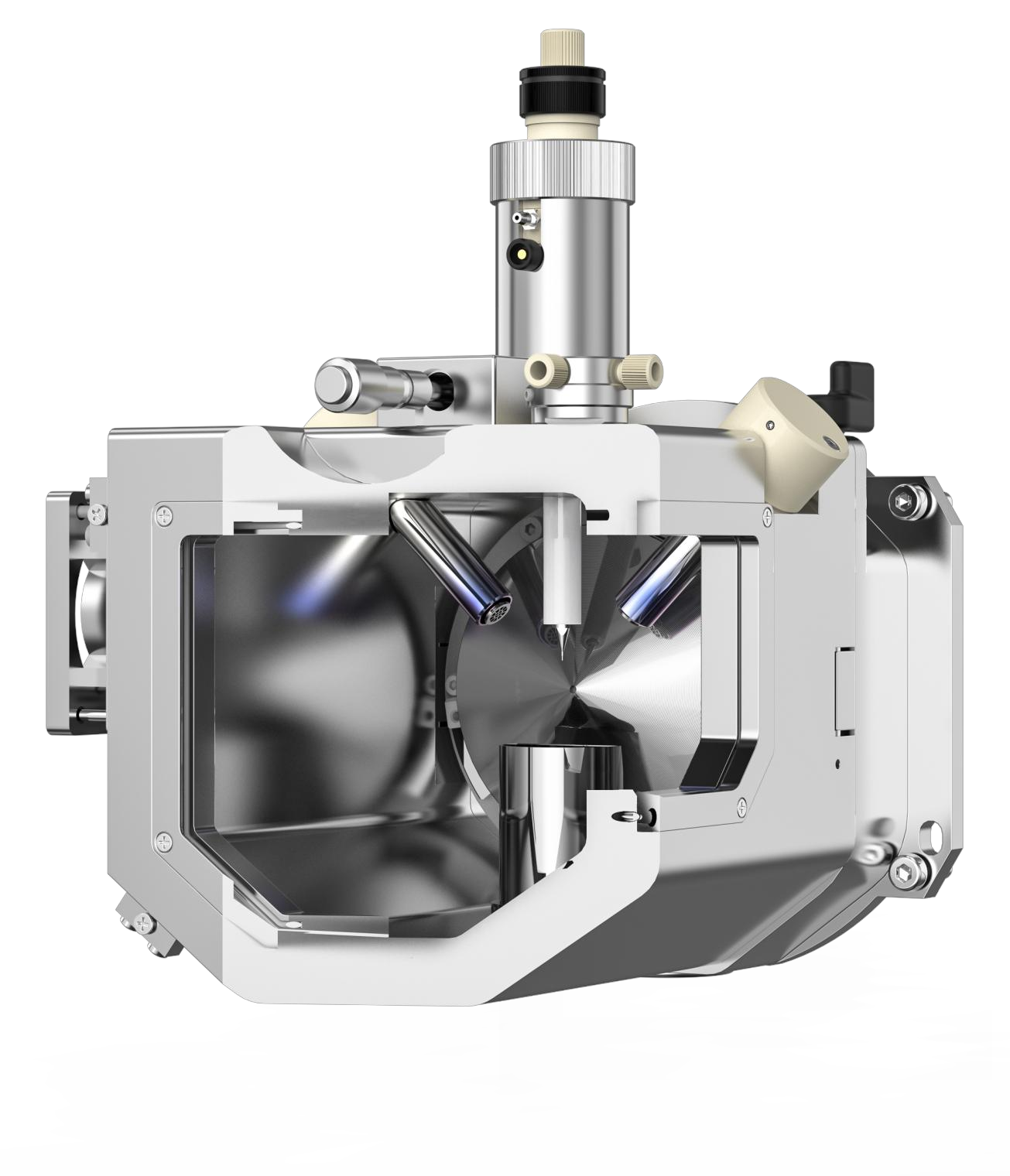

离子源和接口

●  电喷雾离子源和APCI离子源独立设计，“质比荷®”软件自动识别离子源类型；

●  喷雾针位置可调，最大限度提高离子化效率；

●  离子源气压、温度数字可调，自动控制；

●  离子源和接口采用正交设计，避免液流直喷接口，大幅降低仪器的抗污染能力；

●  高效的离子源废气排出设计，降低基质残留和背景噪音，减少样品残留和样品记忆；

●  简洁的结构设计使得离子源具有最佳的离子化效率和抗污染能力，分析各种样品都兼具最佳的灵敏 度、重复性和抗污染能力，能满足长期的高负荷、高通量工作；

●  可在正、负两种离子模式下工作。

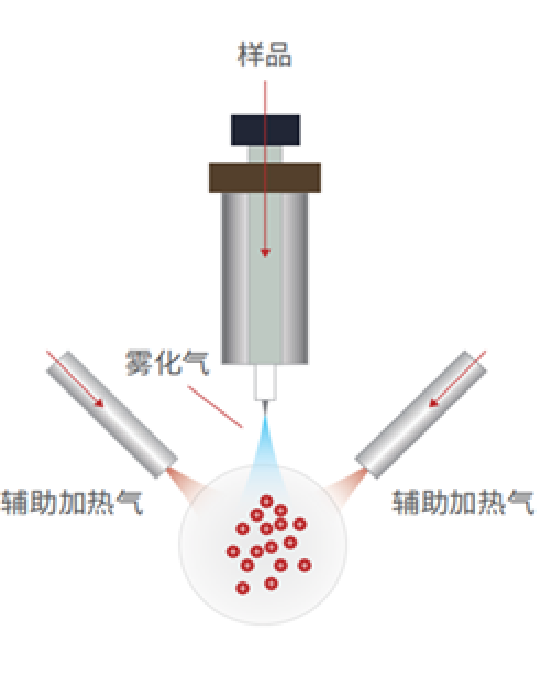

                  喷雾针和接口之间的相对位置采用正交设计，大幅 降低了样品复杂基质进入真空系统和离子通道的几 率，即使分析血样、食品等复                    杂样品，仪器也有很 好的耐受性

                 TQ480  LCMS的离子源采用大流量且稳定可靠的废 气系 统，时刻把离子源的各种气体、溶剂、基质和 样品排出离子源，降低了样                      品记忆和交叉污染的可 能性







            接口采用高纯氮气作为反吹气，在吹散离子提高仪 器灵敏度的同时，也避免了基质进入离子传输微 孔，再加上可加热的接口设计，即使有              痕量的污染 物附着在接口处，也被快速加热挥发。

           TQ480  LCMS的离子源设计了一路洗涤气，时刻涤 荡离子源的内壁，进一步降低了样品记忆。

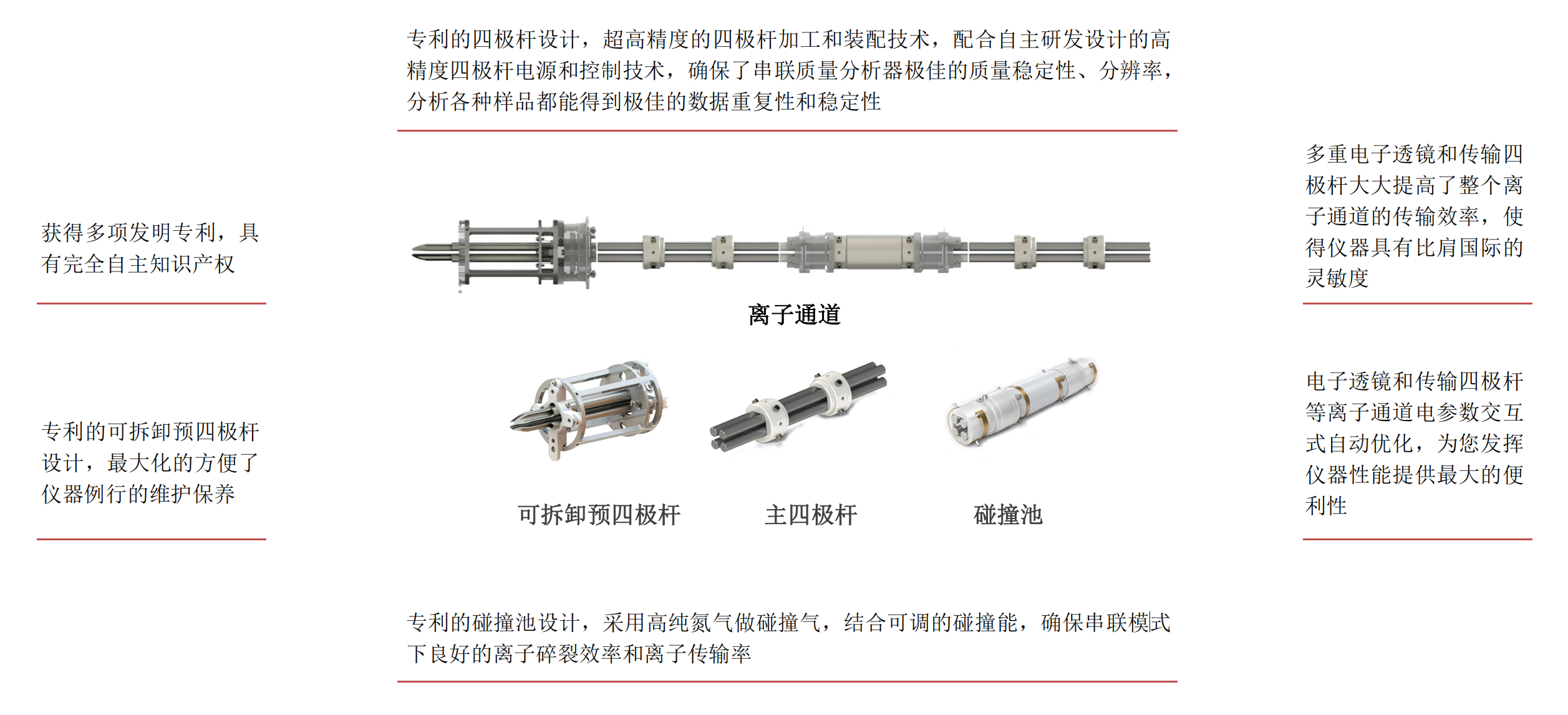

离子通道

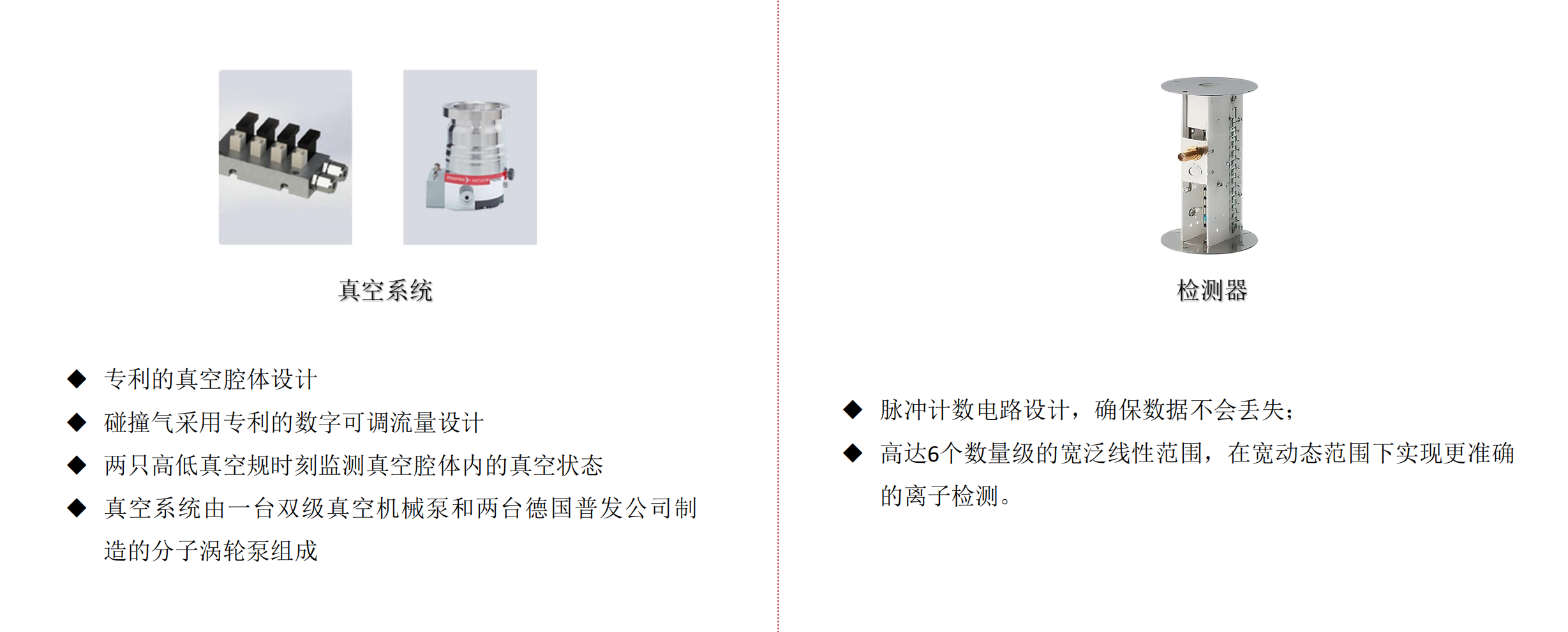

真空系统和检测器

电控系统



   ● 独立设计的四极杆高精度电源，大量采用高品质的高压高频元器件，使得 四极杆电源系统能提供数千伏ppm级射频电压和DC电压，大量           采用低温漂元器 件使整套串联质量分析器具有优异的质量稳定性，使实验结果重复性和稳定性更佳；

   ● 完全独立自主设计的四极杆控制系统，实现了多种扫描模式：Q1/3全扫描， Q1/3选择离子扫描，母离子扫描，子离子扫描，中性丢失扫          描，离子对监控扫描；

    ● 独立设计的数控离子通道电源，低纹波、 高线性，同时输出多路高稳定性电源；

    ● 独特设计的数控高压电源，能输出上万伏高压，高品质元器件意味着高可靠性， 在1ms内完成正/负离子模式快速转换；

    ● 独立自主设计的检测器信号处理电路，同时兼具高增益和低噪音，两只芯片交 替采集和发送数据，确保不会丢失任何信 号和数据。

    ● 独立设计的温度、气体控制系统和真空检测电路，控制更灵活、响应迅速，各 种压力、温度和真空参数可在“质比荷®” 软件上轻松设置和          监控。

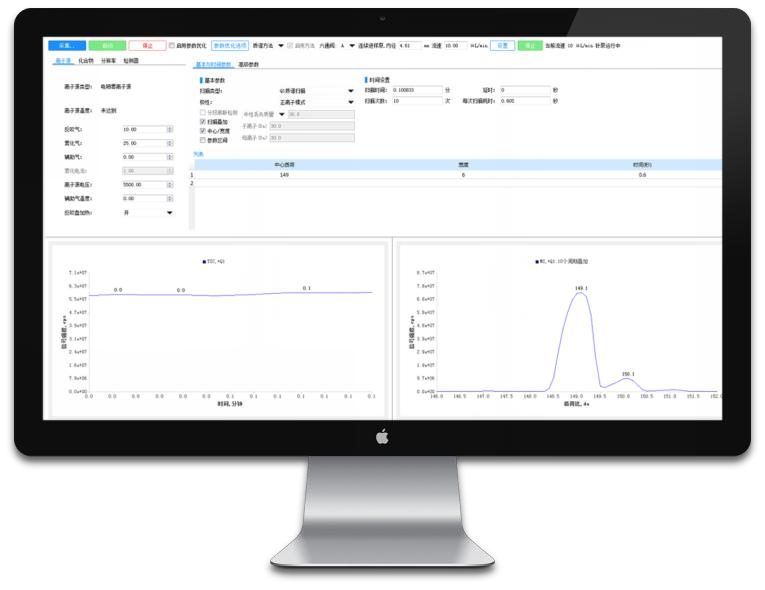

“质比荷”®专业质谱工作站

                                             -----简单易用的中文质谱工作站

●  自主独立开发，拥有全部知识产权;

●  参考21 CFR Part 11标准，完全满足CFDA关于食品、药品数据严格的管理规范；

●  采用模块化开发，一个软件即可完成TQ480 LCMS的所有操作和数据处理。

● 全中文界面，更符合国人操作习惯；为满足国际市场，增加英文版本；

●为确保数据的完整性和数据安全，工作站配备双硬盘、容错备份，定 期自动备份数据。

 ●“审计追踪”功能详细记录包括方法开发、方法修改、创建、提交样 品、权限管理、数据查看、报告打印等每一步过程操作事件，严格把 控数据安全性。

质谱调谐校正和方法开发

●  选择扫描类型和正负离子模式

●  质量数校准和分辨率调谐 ü质谱参数自动寻优；

●  直观优化质谱方法；

●  手动采集数据

●  直观设置液相色谱参数；

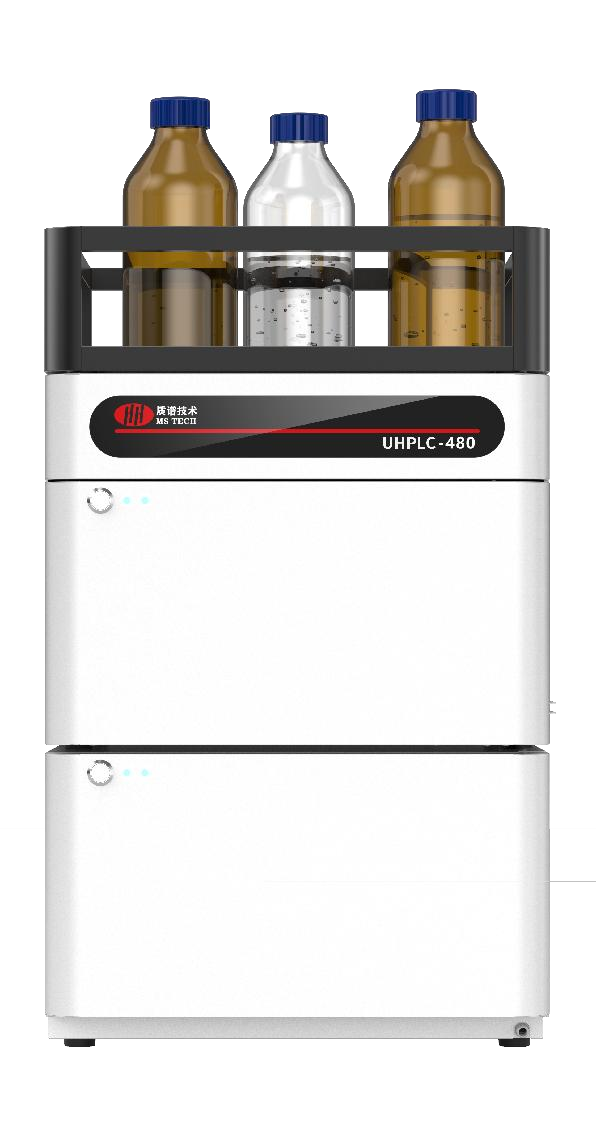

UHPLC-480®超高压液相色谱仪

● 高精度四元梯度泵，输出压力高达100MPa，可选130MPa，可用小颗粒短色谱柱，缩短分析时间；

● 双柱塞串联设计，标配柱塞清洗装置，有效延长柱塞杆、密封件使用寿命；

● 压力脉动在1psi以内，自动连续实时压缩因子补偿，避免不同溶剂压缩因子不同造成的流速偏差；

● 标配在线五通道脱气系统，其中一路专供进样注射管路中液体脱气，确保进样量更加准确；

● 高性能自动进样器具有超高的进样精度和极低的交叉污染，确保进样的良好重现性；

● 超高压六通阀独特设计有效降低切阀瞬间的压力波动；

● 采用高强度耐磨涂层，通过数万次测试依然无泄漏;

● 高精度加工使得UPLC480®系统的死体积几乎为零，提供了难以置信的保留时间重现性;

● 柱温箱采用智能控温算法，主动预加热技术，有效避免温差引起的不规则展宽，提高重复性;

● 可选二极管阵列检测器、可见光-紫外分光光度检测器。

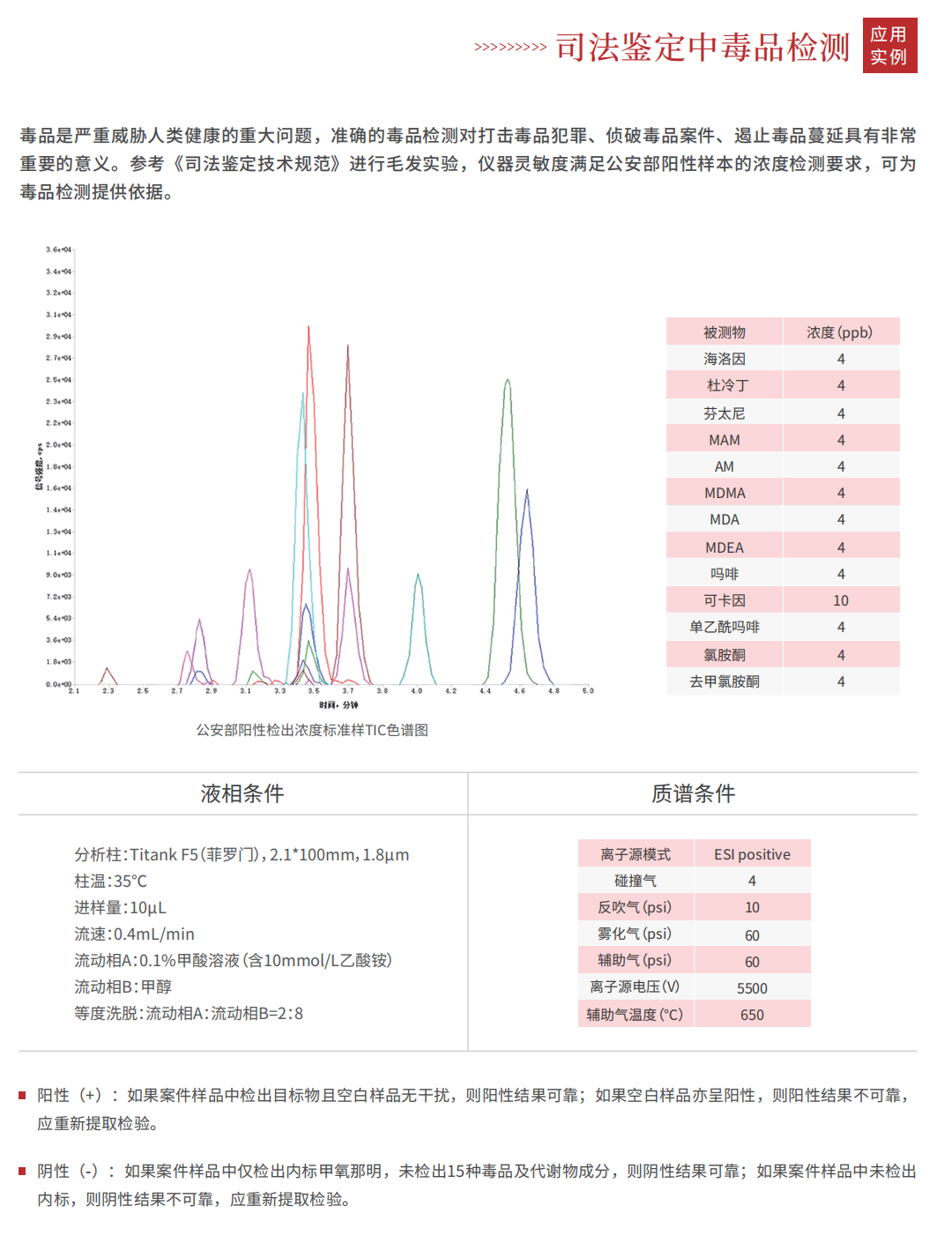

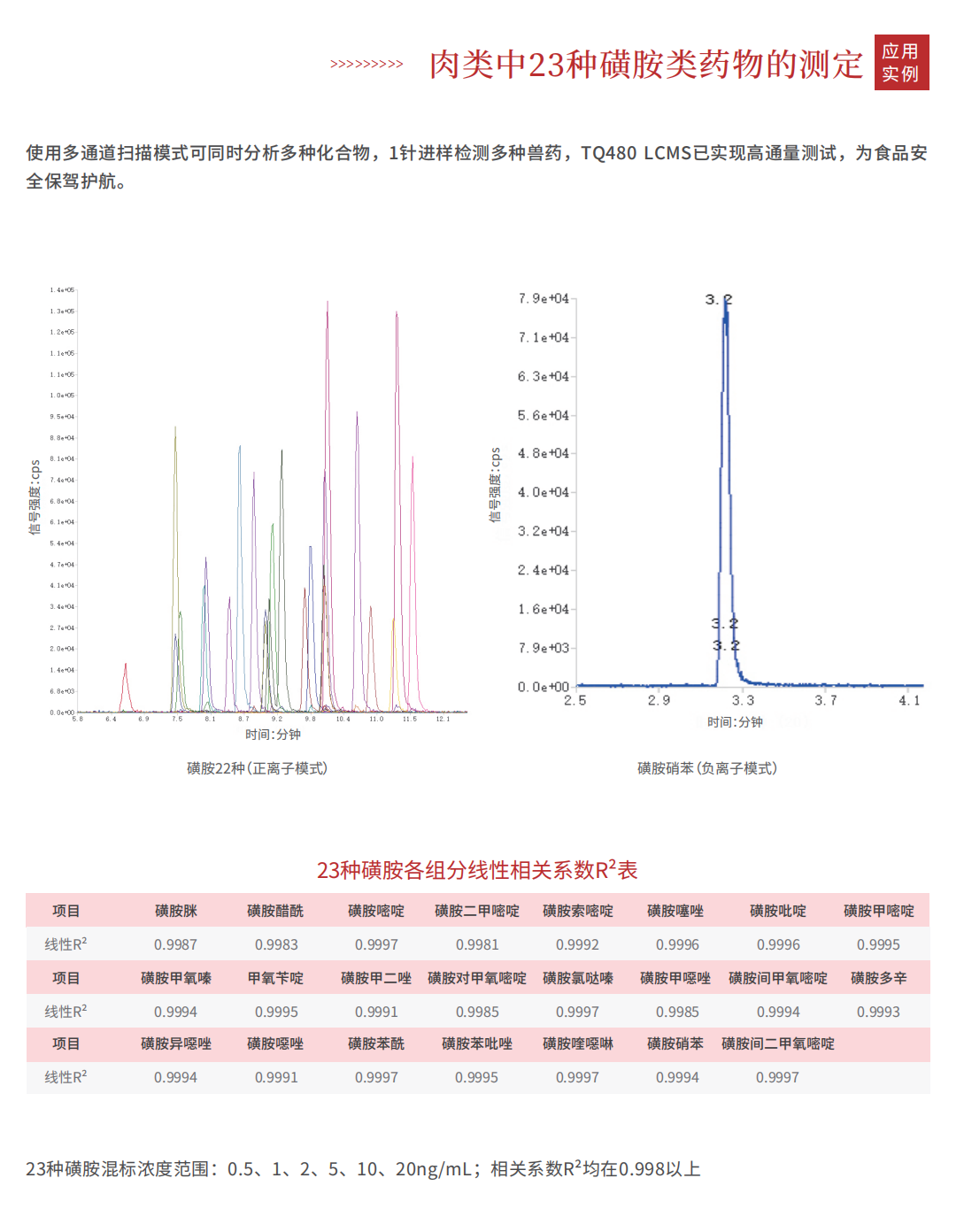

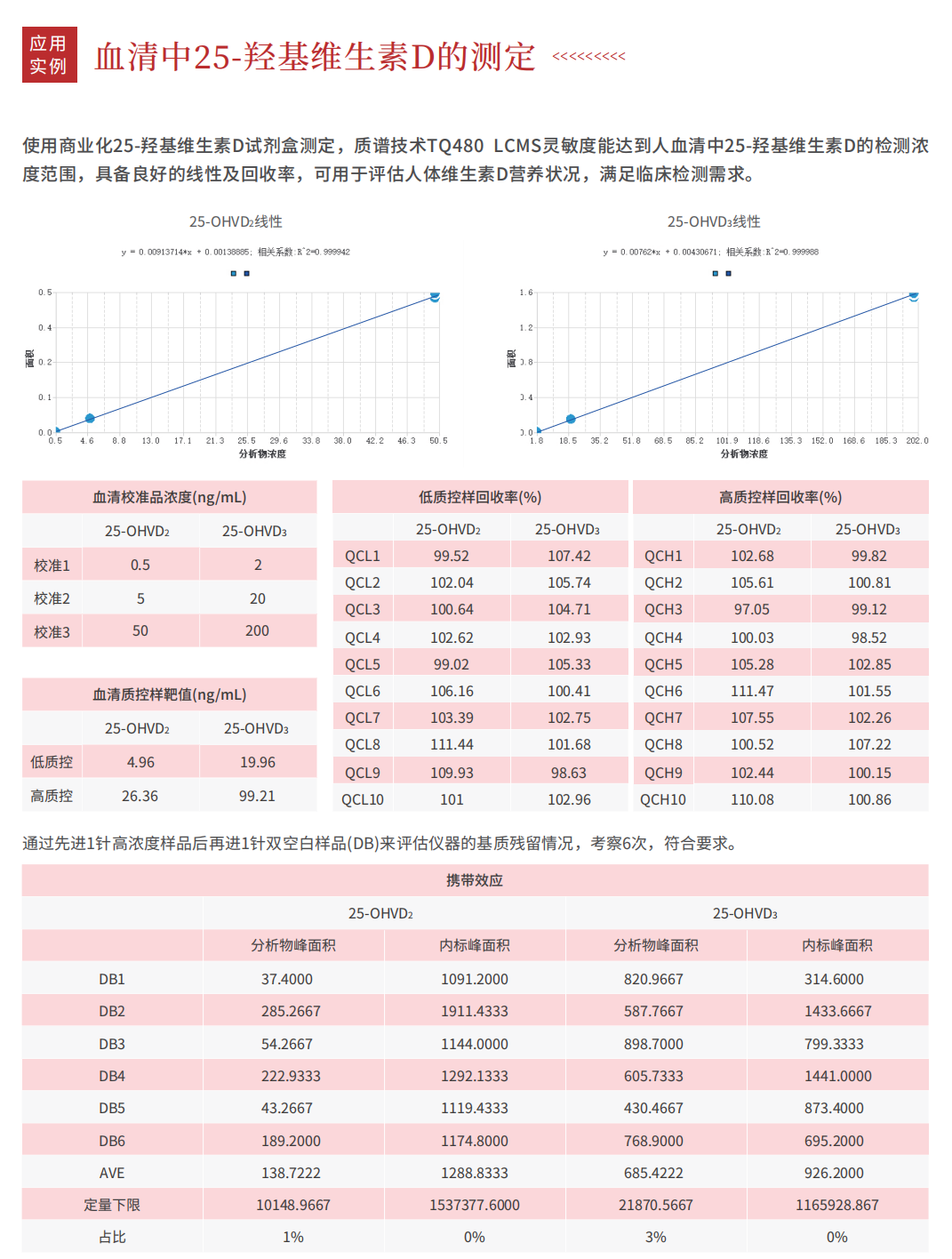

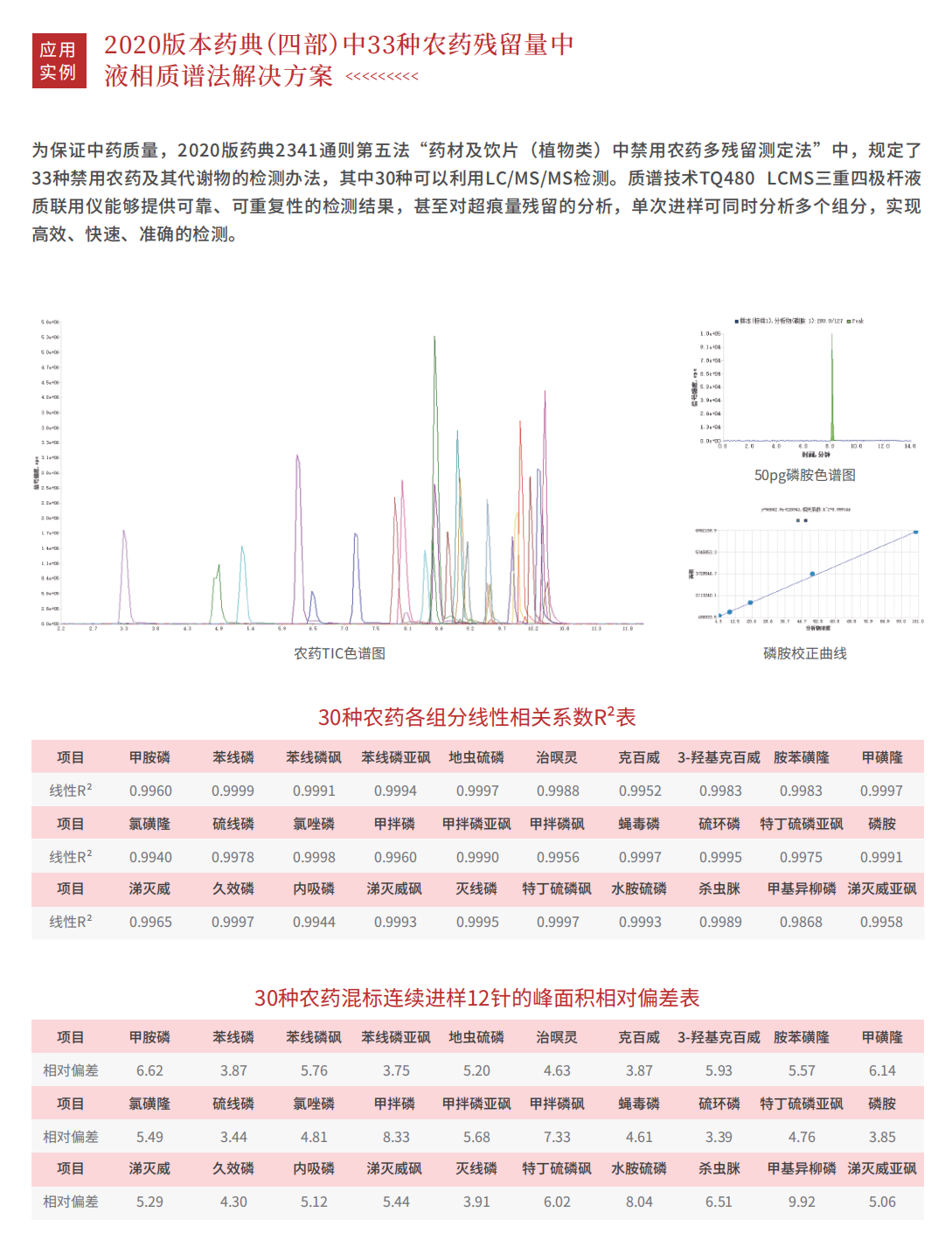

应用案例
